產品簡介：
電容式電壓互感器（CVT）在進行校驗時，試驗頻率必須在50Hz的條件下進行，同時現場地理條件復雜，傳統的實驗裝置已經很難滿足現場搬運、試驗的要求。
JL1006系列CVT串聯諧振升壓裝置是國內先用于現場效驗的可調試諧振裝置，已廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。
產品別稱：
諧振升壓裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備.
產品特性：
◆ 輸出電壓電流波形良好，失真度小于0.5%；
◆ 需要電容量小。所需電源容量為試驗容量的1/Q倍，而Q值可以做到20－60；
◆ 不需要過壓保護。當試品發生擊穿時，系統失諧，諧振高壓消失，電抗器立即起到限制短路電流的作用，不會加劇對試品的損壞；

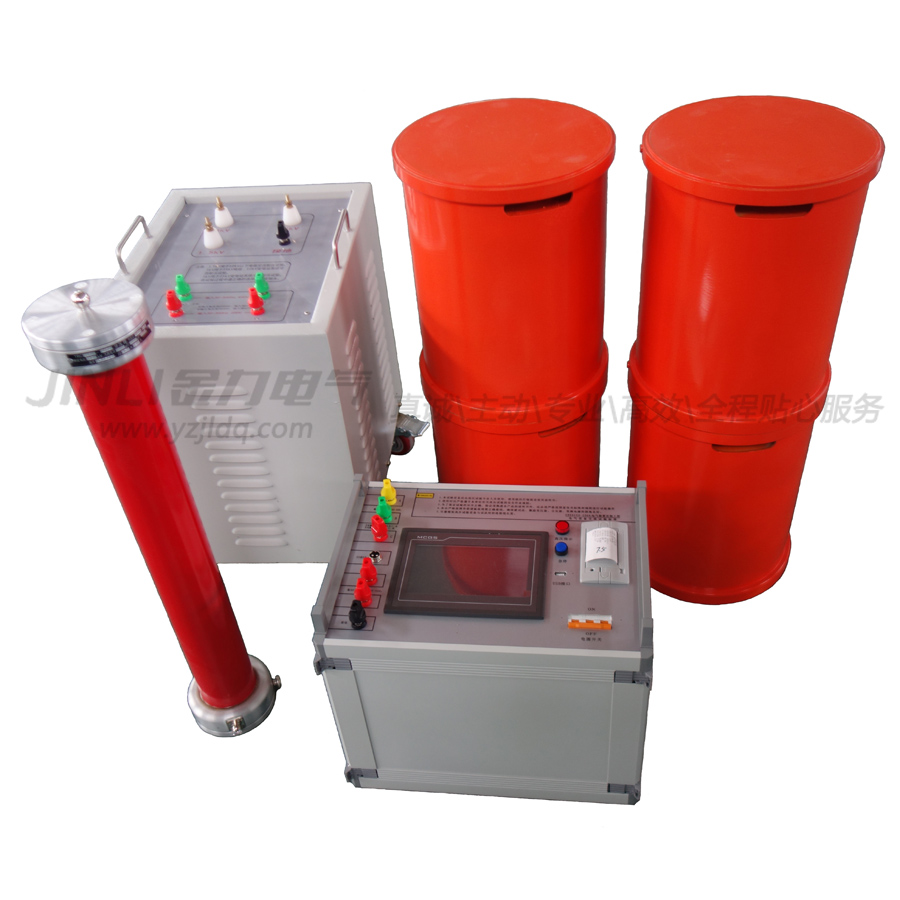

◆ 便于現場搬動。該裝置為干式組合串聯諧振裝置，由勵磁變壓器和多個諧振電抗器組成，單個組成單元體積小，重量輕，便于搬動，適合現場使用；
◆ JL1006系列CVT串聯諧振升壓裝置將調壓控制箱和勵磁變壓器合二為一，做成一體化結構，體積小，重量輕，接線簡單，特別適合現場使用。
產品參數：
電壓等級 | 電抗器臺數 | 控制箱容量（kVA） | 勵磁變容量（kVA） | 勵磁變電壓（kV） | 裝置輸出電壓（kV） |
110kV | 2 | 5 | 5 | 6 | 80 |
220kV | 4 | 5 | 5 | 10 | 160 |
330kV | 6 | 10 | 10 | 15 | 240 |
500kV | 8 | 10 | 10 | 20 | 320 |
