產品簡介：

JL1006系列變電站電氣設備交流耐壓諧振裝置，該系列耐壓裝置主要針對220KV及以下變電站一次電氣設備交流耐壓試驗設計制造?？砂匆幊桃鬂M足變壓器、GIS系統、SF6開關、電纜、套管等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力承裝、修試工程單位理想的耐壓設備。

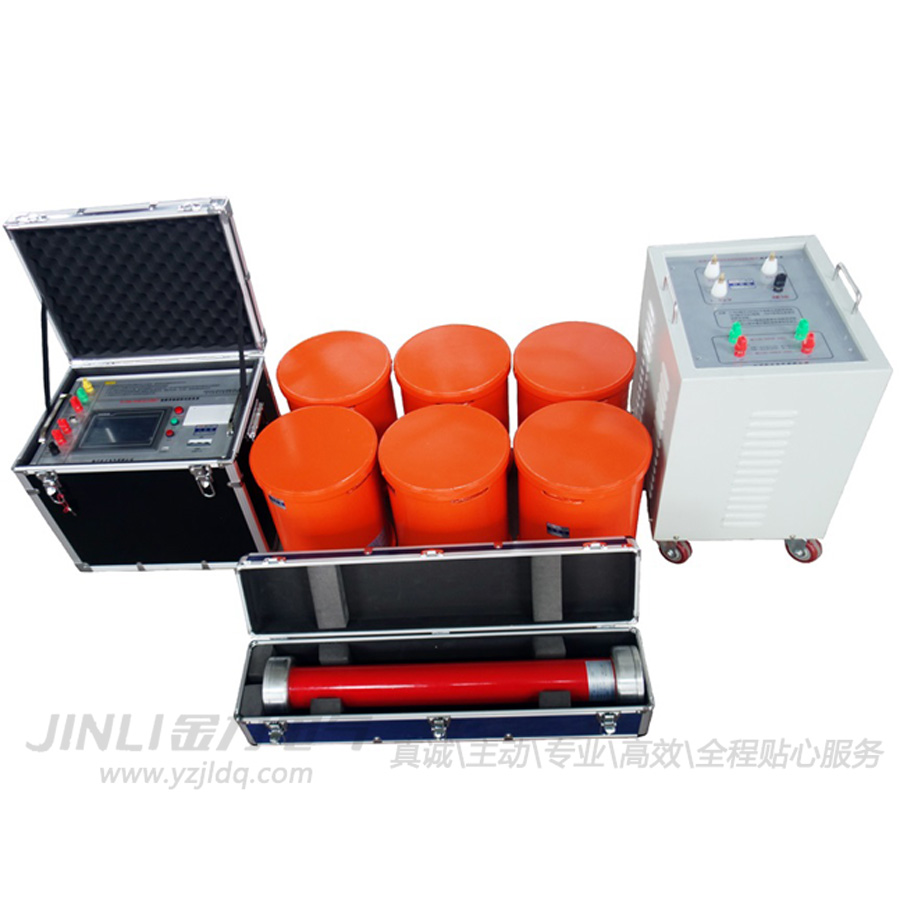

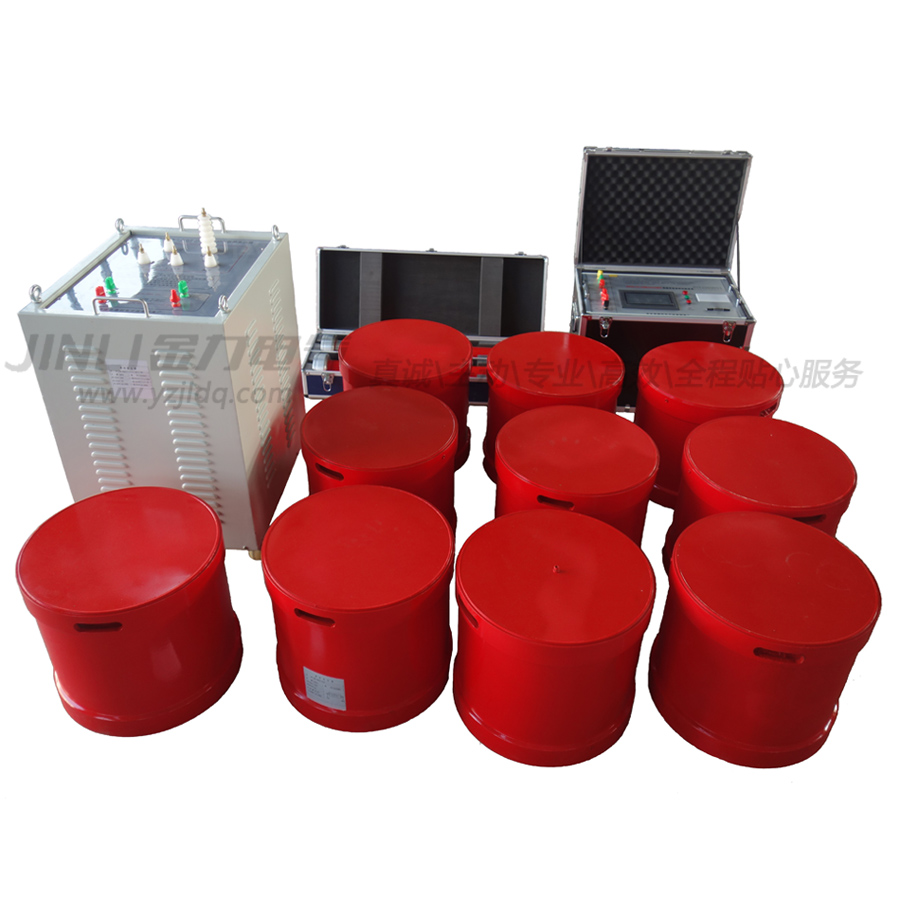

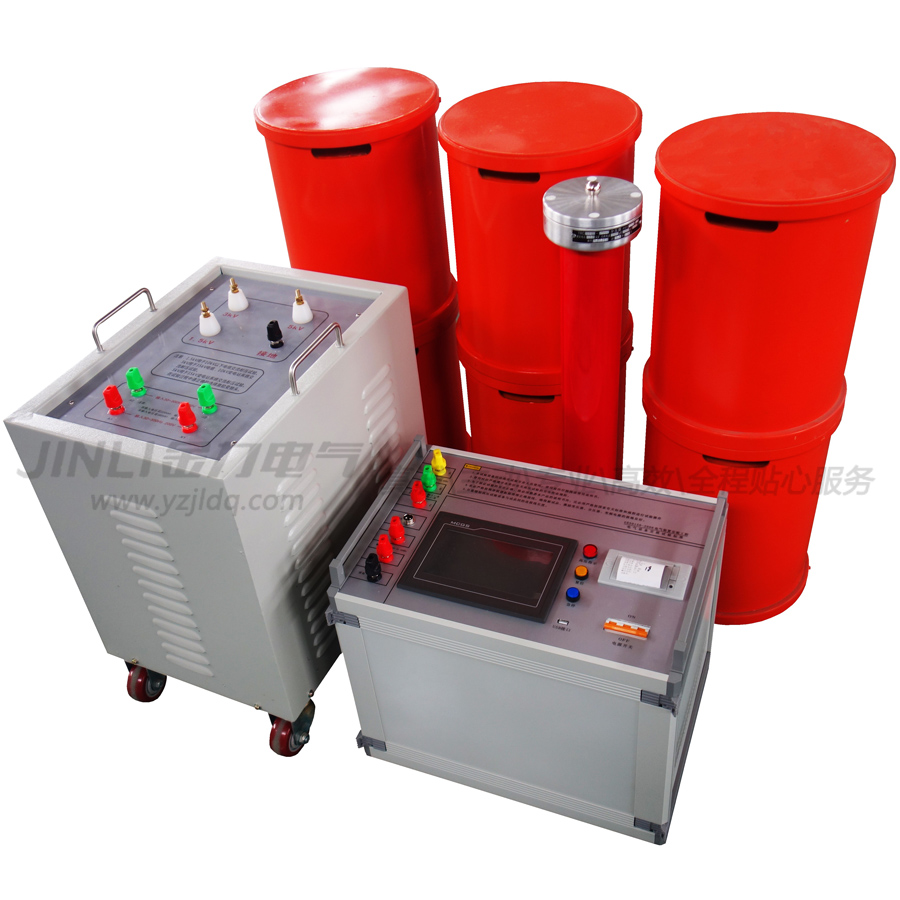

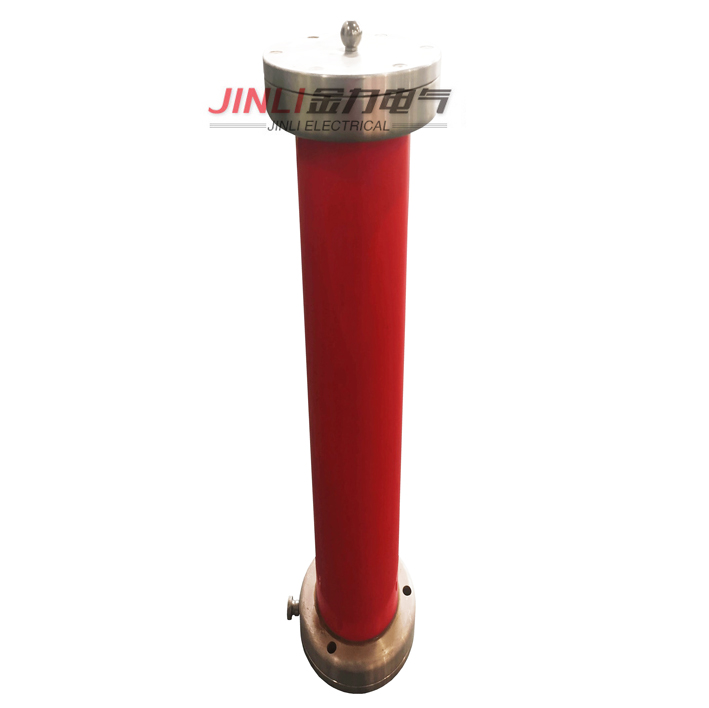

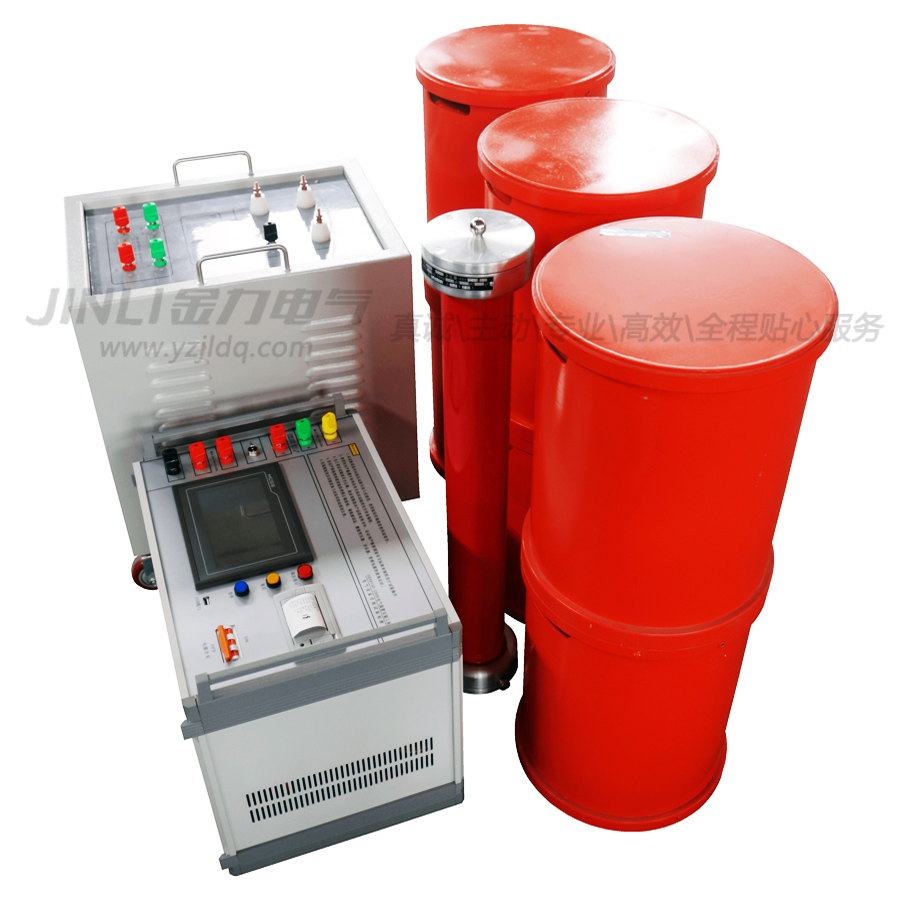

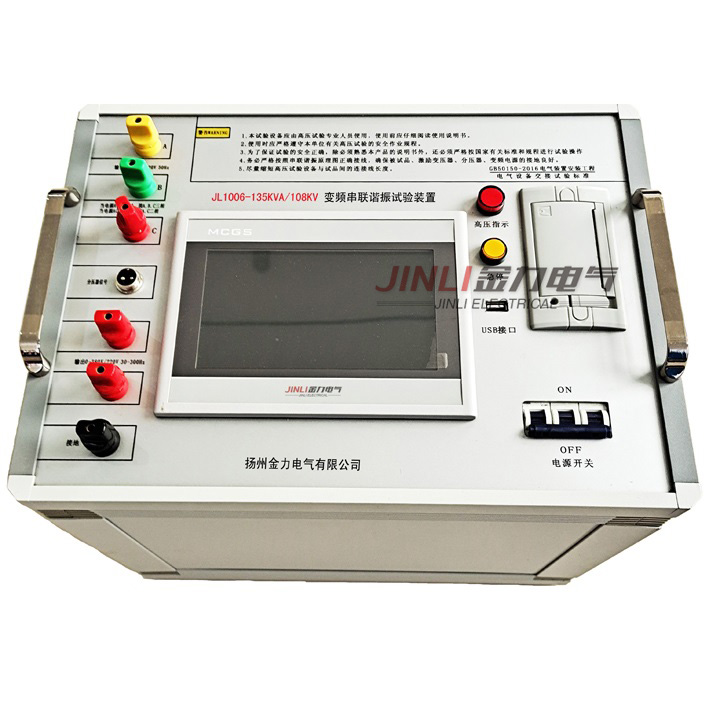

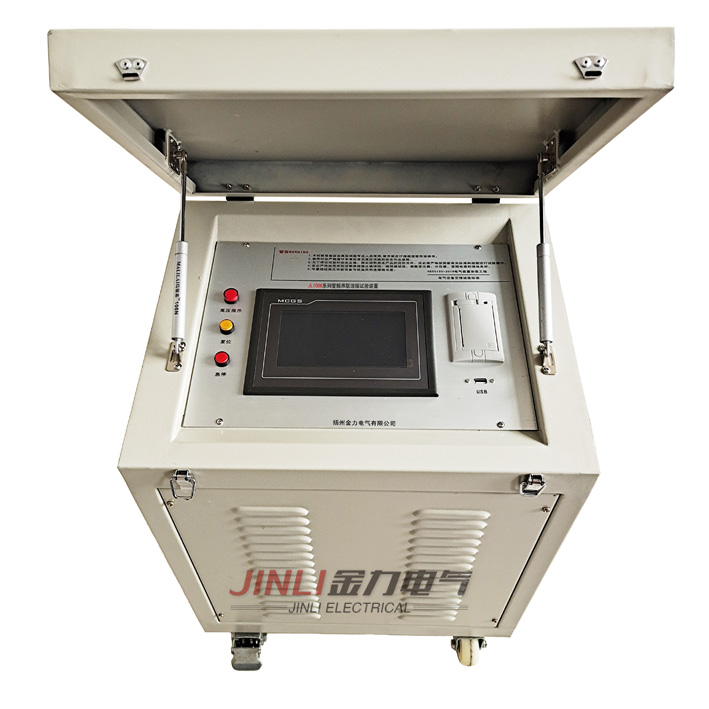

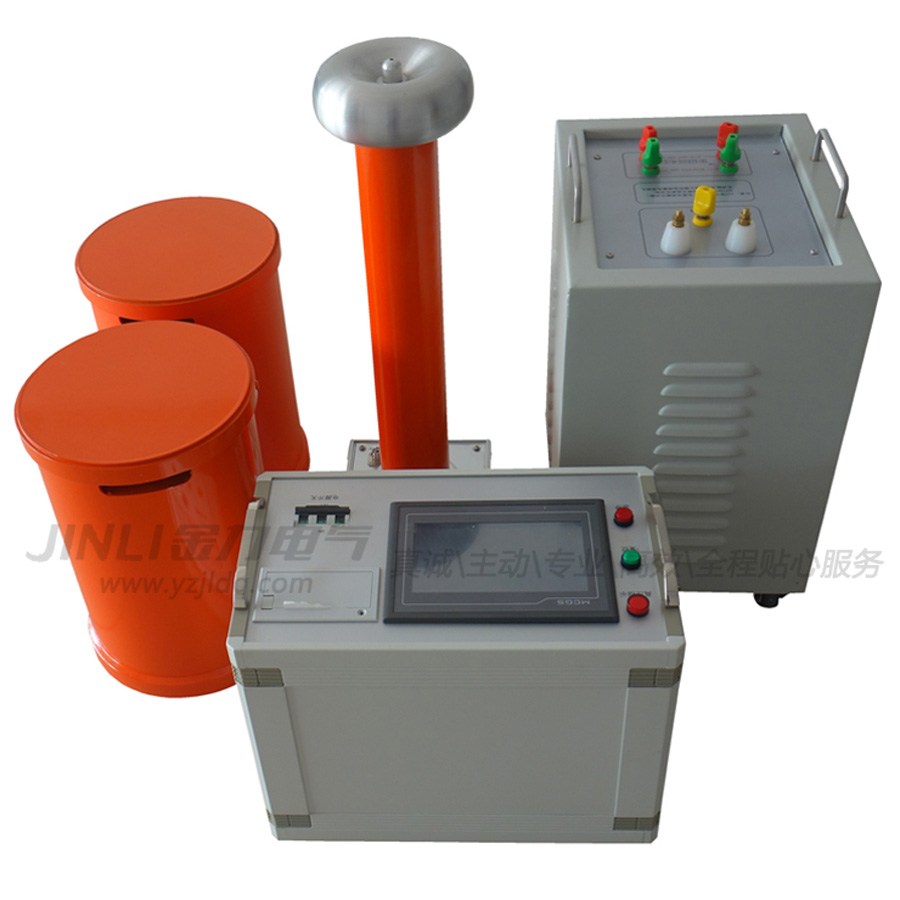

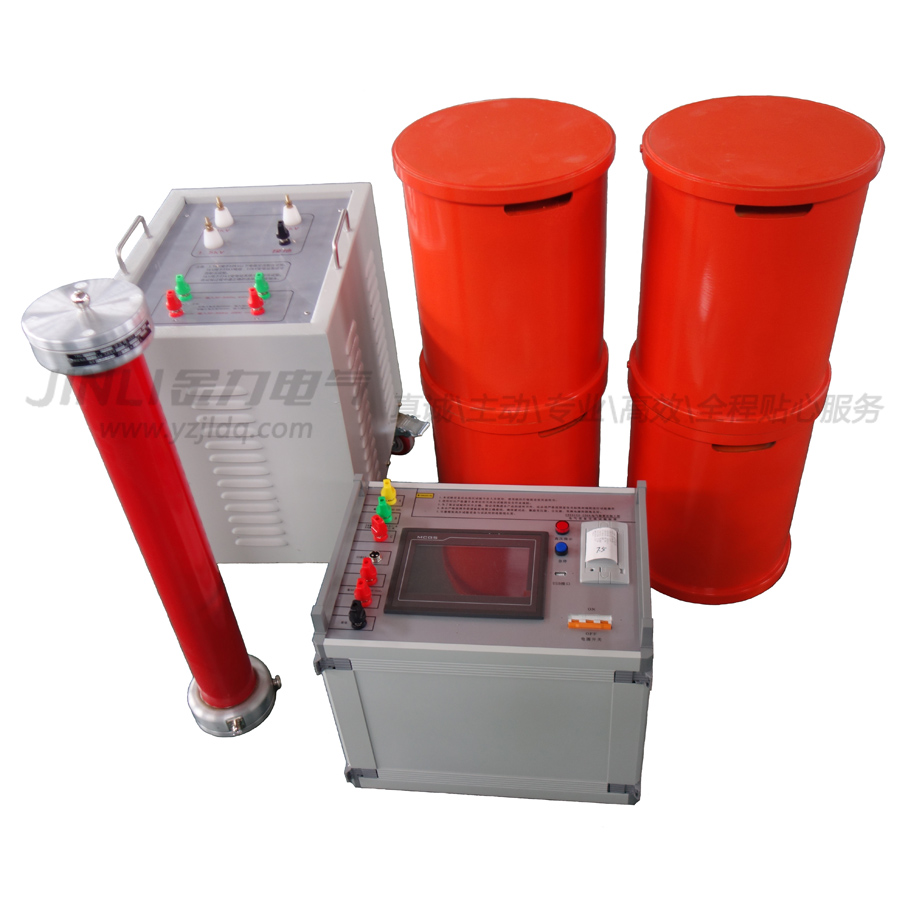

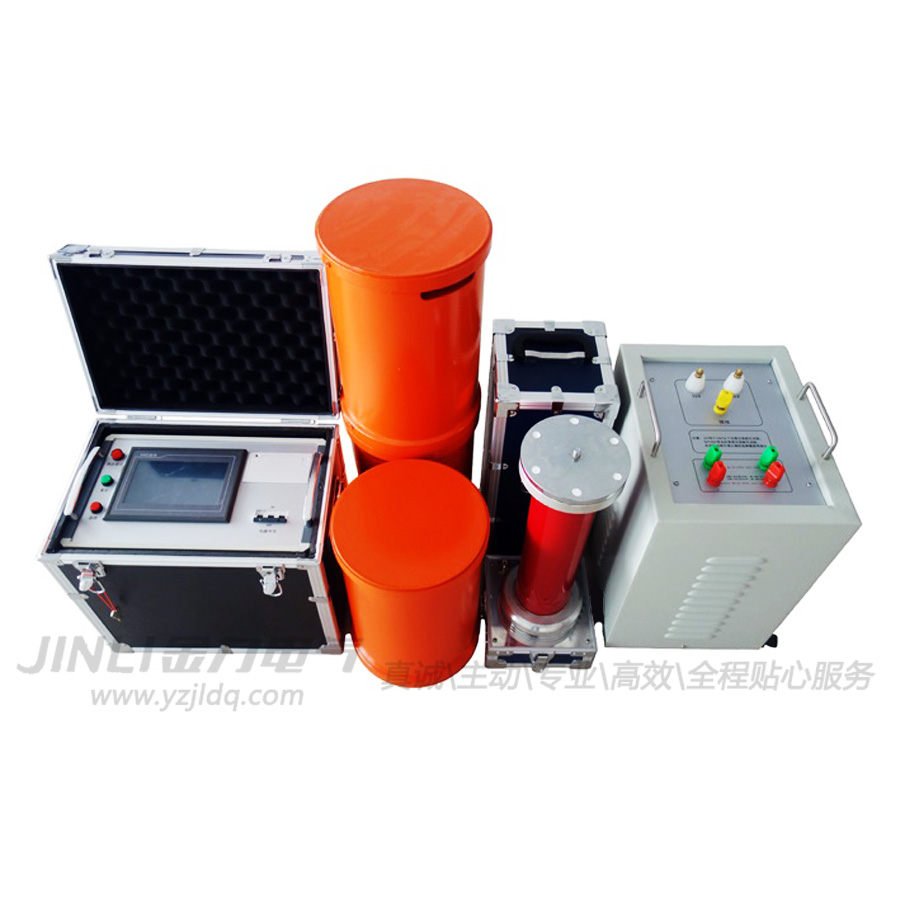

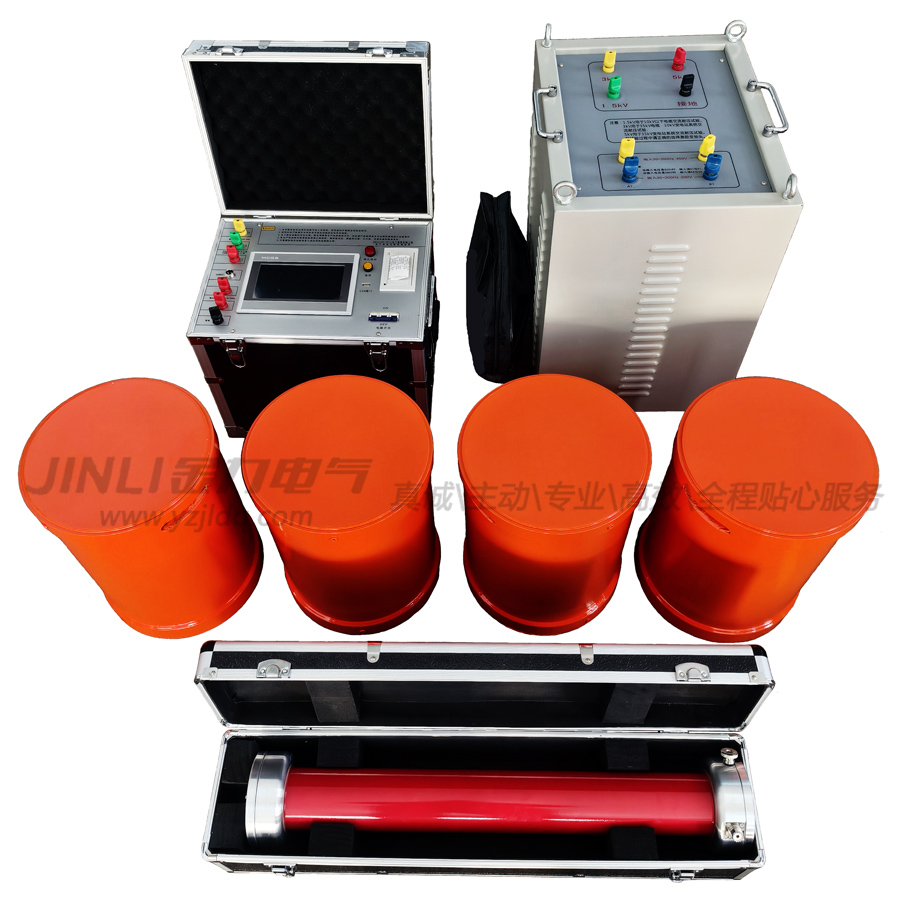

變電站設備交流耐壓諧振裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口的SPWM數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，確保儀器穩定和AQ。

產品別稱：

交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、變頻串聯諧振試驗裝置、電纜交流耐壓諧振試驗裝置、串聯諧振試驗設備.

產品特性：

◆ 該系列裝置與國內同類產品相比，具有多種關鍵優勢：

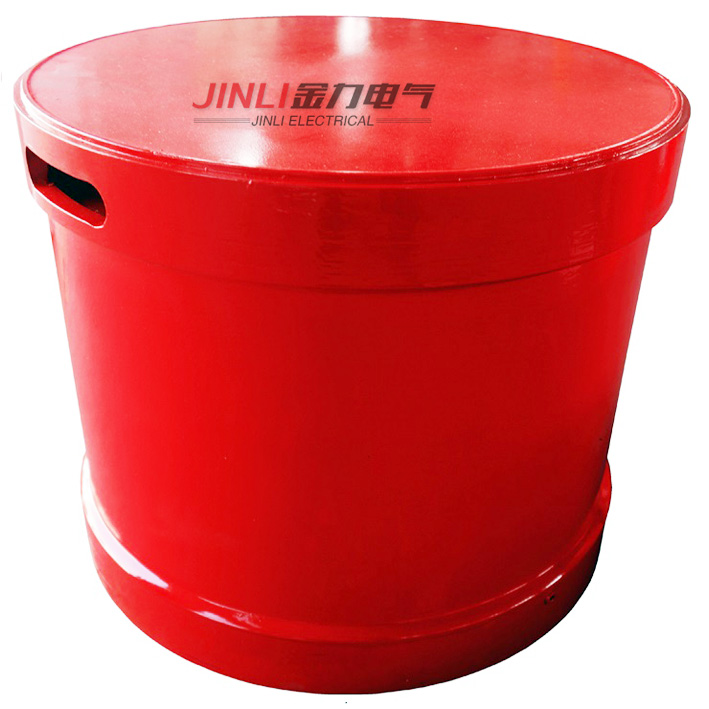

◆ 同電壓等級、同容量的電抗器其體積較小、重量較輕；在額定負載時溫升??；采用干式環氧澆注，機械強度高，電氣絕緣性能好，美觀可靠。

◆ 變頻控制源容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式，操作方便；采用220V或380V單相電源，方便現場取電。

◆ 配置靈活。可選配不同類型電抗器，滿足不同試品要求，實現一機多用，性價比高。

產品參數：

◆ 額定輸出電壓：0～500KV（AC有效值）及其以下

◆ 輸出頻率：20～300Hz

◆ 諧振電壓波形：純正弦波,波形畸變率＜1.0%

◆ zui大試驗容量：1000KVA及其以下

◆ 工作制：滿功率輸出下,一次連續工作時間15min

◆ 品質因數：30～90

◆ 頻率調節靈敏度：0.1Hz,不穩定度＜0.05%

◆ 工作電源：380/220V±15%/50Hz±5%

◆ 系列產品配置及適用范圍：
