產品簡介：

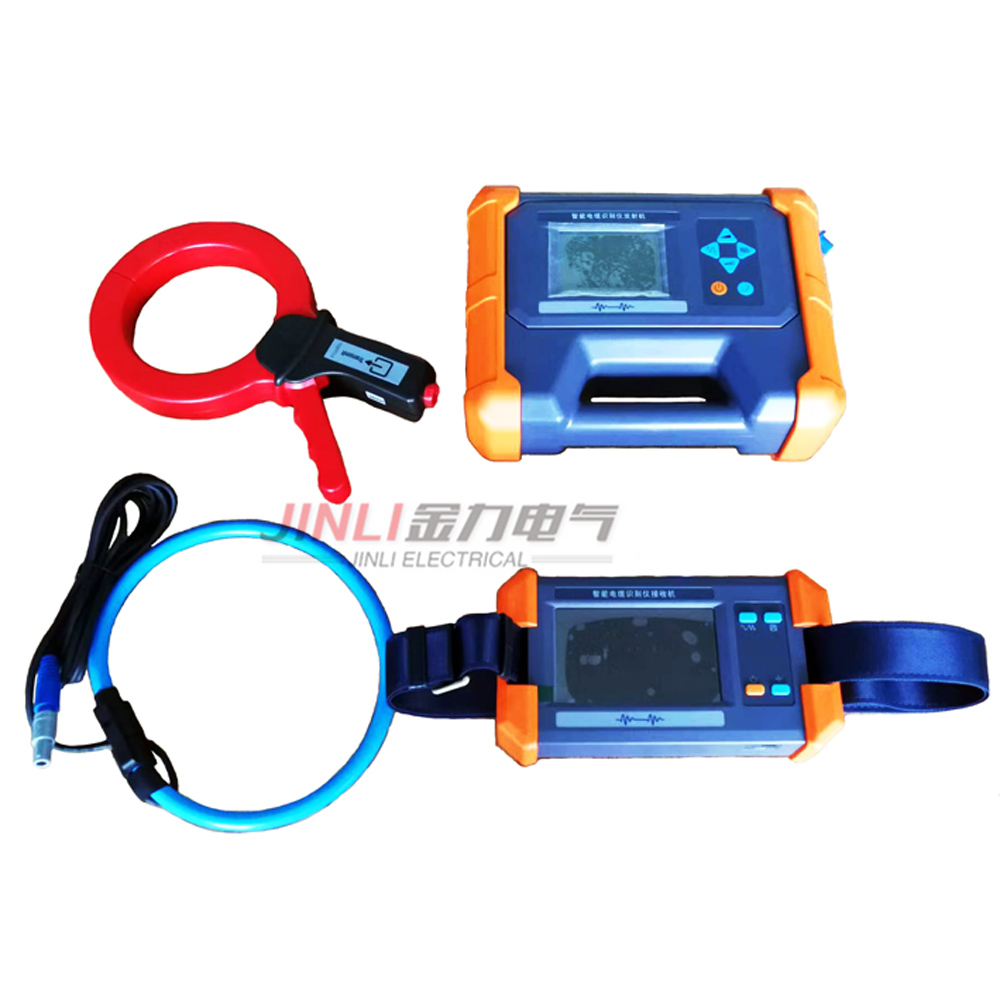

JL9020智能電纜識別儀是一套高性能電纜識別儀，由信號發射機和接收機組成，用于多條電纜中準確識別目標電纜，JL9020智能電纜識別儀同時適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。識別準確率高，使用方便。

產品特性：

◆ 適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜。

◆ 柔性卡鉗接收、使用靈活方便。

◆ 50Hz/60Hz電纜負載電流測量功能。

◆ 多種信號輸出方式：直連輸出、卡鉗耦合。

◆ 發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。

◆ 唯1性識別：明確給出識別結果。

◆ 數據保存：識別結果存儲并顯示。

◆ 內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。

◆ 機殼堅固、質輕便攜。

◆ 全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

產品參數：

◆  發射機：

1. 輸出方式：直連輸出、卡鉗耦合。

2. 輸出頻率：640Hz(復合頻率)、1280Hz(復合頻率)。

3. 輸出功率：zui大10W，10檔可調，全自動實時阻抗匹配。

4. 直連輸出電壓：zui高150Vpp。

5. 過載和短路保護。

6. 人機界面：320×240點陣液晶顯示器。

7. 內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。

◆  接收機：

1. 輸入方式：柔性卡鉗。

2. 接收頻率：

主動探測頻率：640Hz、1280Hz。

工頻被動探測頻率：50Hz/60Hz(用戶可配置)。

3. 電纜識別：柔性卡鉗智能識別。

4. 數據記錄：zui多保存10條記錄信息。

5. 工頻測量：量程AC 50mA-1000A，精度±3%FS。

6. 人機界面：800x480液晶顯示器；液晶尺寸121x76mm。

7. 內置電池：2節18650鋰離子電池，標稱3.7V，6.8Ah。

◆  其他：

1. 體積：發射機280×220×90mm，接收機226×120×55mm。

2. 質量：發射機2.3kg，接收機0.9kg。

3. 發射機充電器：輸入AC100-240V，50/60Hz，輸出DC8.4V/2A。

4. 接收機充電器：輸入AC100-240V，50/60Hz；輸出DC5V/2A。

5. 使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
