產品簡介：

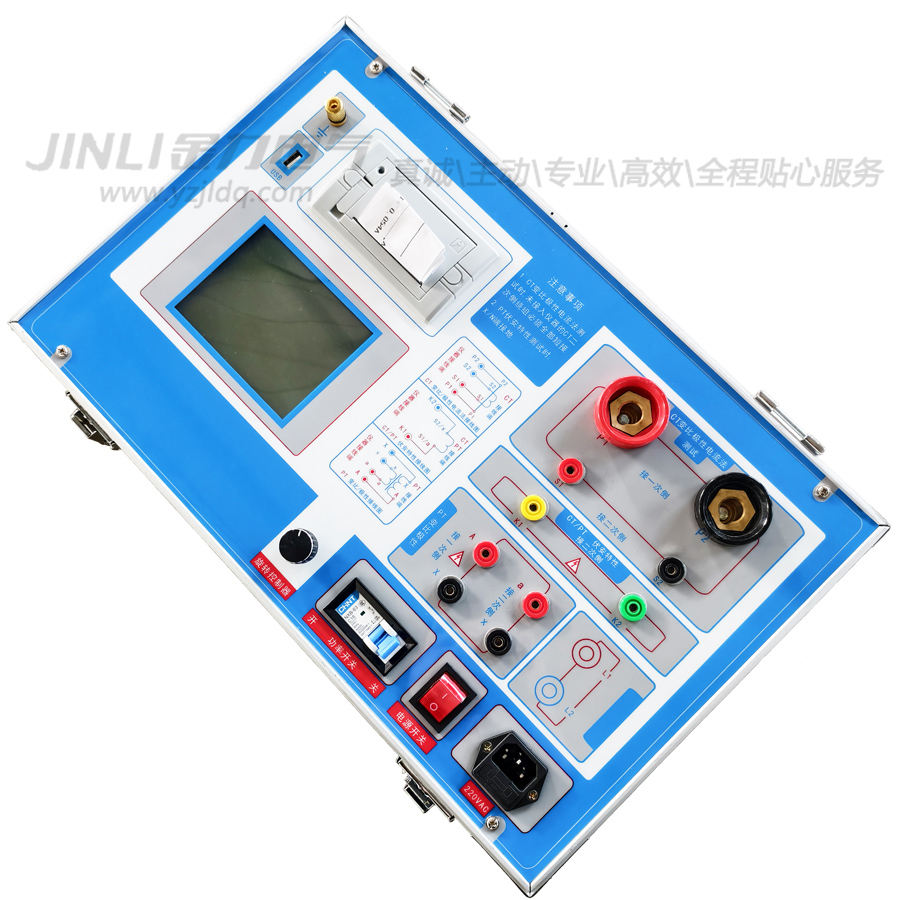

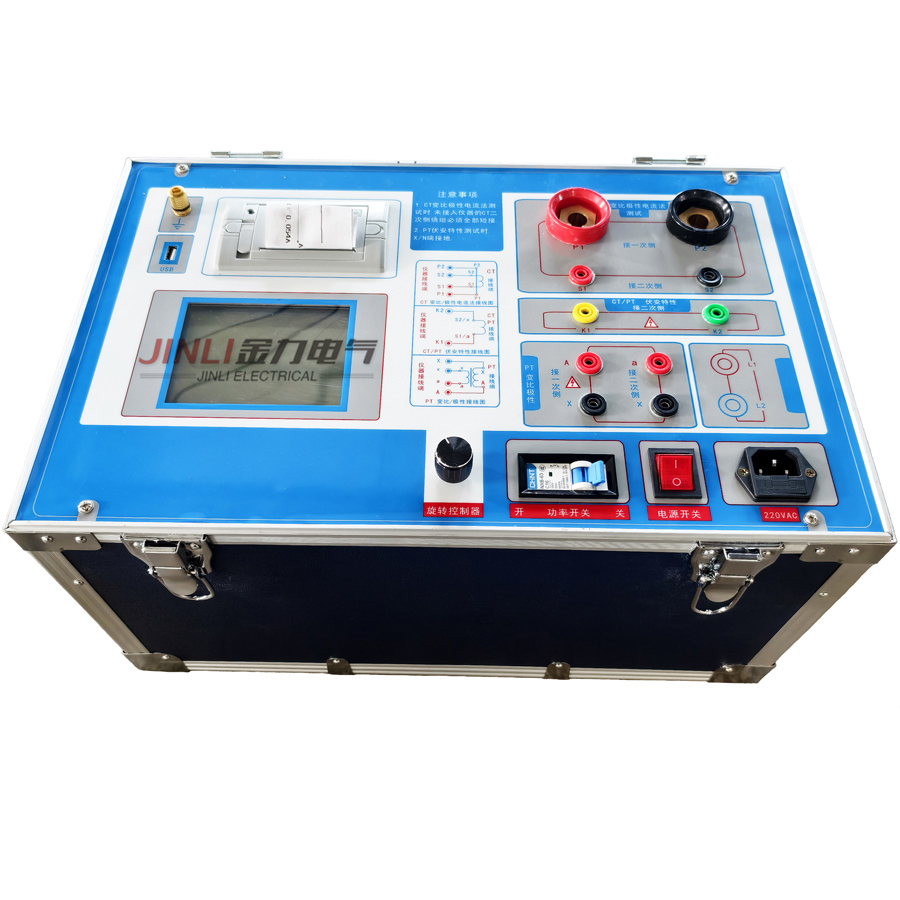

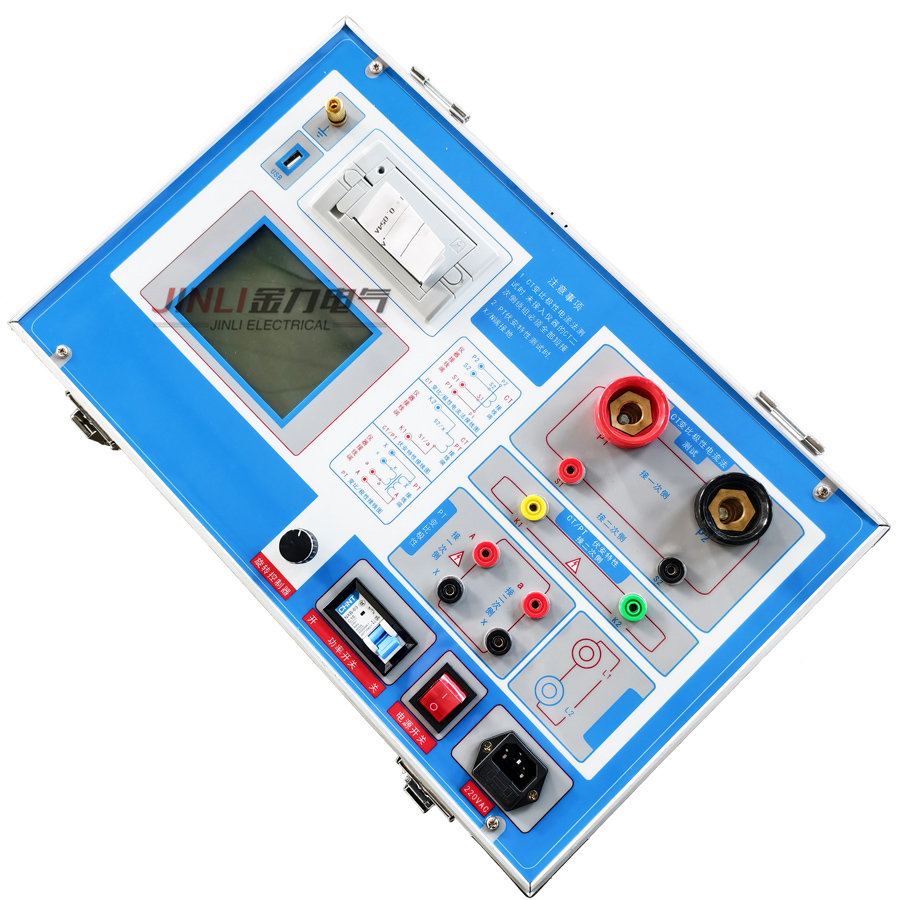

JL4001互感器伏安特性測試儀（1200V/600A）設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
參考標準：
GB 1207-2006、GB 1208-2006
產品特性：
◆ 支持檢測CT和PT （10KV/35KV互感器伏安特性測試儀）
◆ 滿足 GB1207、GB1208等規程要求.
◆ 無需外接其它輔助設備，單機即可完成所有檢測項目.
◆ 自帶微型快速打印機、可直接現場打印測試結果.
◆ 采用智能控制器，操作簡單.
◆ 大屏幕液晶，圖形化顯示接口.
◆ 按規程自動給出CT/PT（勵磁）拐點值.
◆ 自動給出5%和10%誤差曲線.
◆ 可保存3000組測試資料，掉電后不丟失.
◆ 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
產品功能：
CT | PT |
? 伏安特性（勵磁特性）曲線 | ? 伏安特性（勵磁特性）曲線 |
? 自動給出拐點值 | ? 自動給出拐點值 |
? 自動給出5%和10%的誤差曲線，可測限值系數實際值（ALF） | ? 變比測量 |
? 變比測量 | ? 極性判斷 |
? 極性判斷 | ? 交流耐壓測試 |
? 一次通流測試 | ? 鐵心退磁 |
? 交流耐壓測試 | ? PT伏安特性電壓倍數可調(1.2—3.5) |
? 鐵心退磁 | |
?可測中低壓互感器，零序互感器伏安特性 |
產品參數：
項目 | 參數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～1200V（電流zui大設置20A） | |
大電流輸出 | 0～600A | |
勵磁測量精度 | ≤0.5%（0.3%*讀數+0.2%*量程） | |
CT 變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | 3--500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃～40℃，濕度：≤90% | |
尺寸、重量 | 尺寸：450mm × 280mm × 300mm ，重量：≤25Kg | |
