產品簡介：

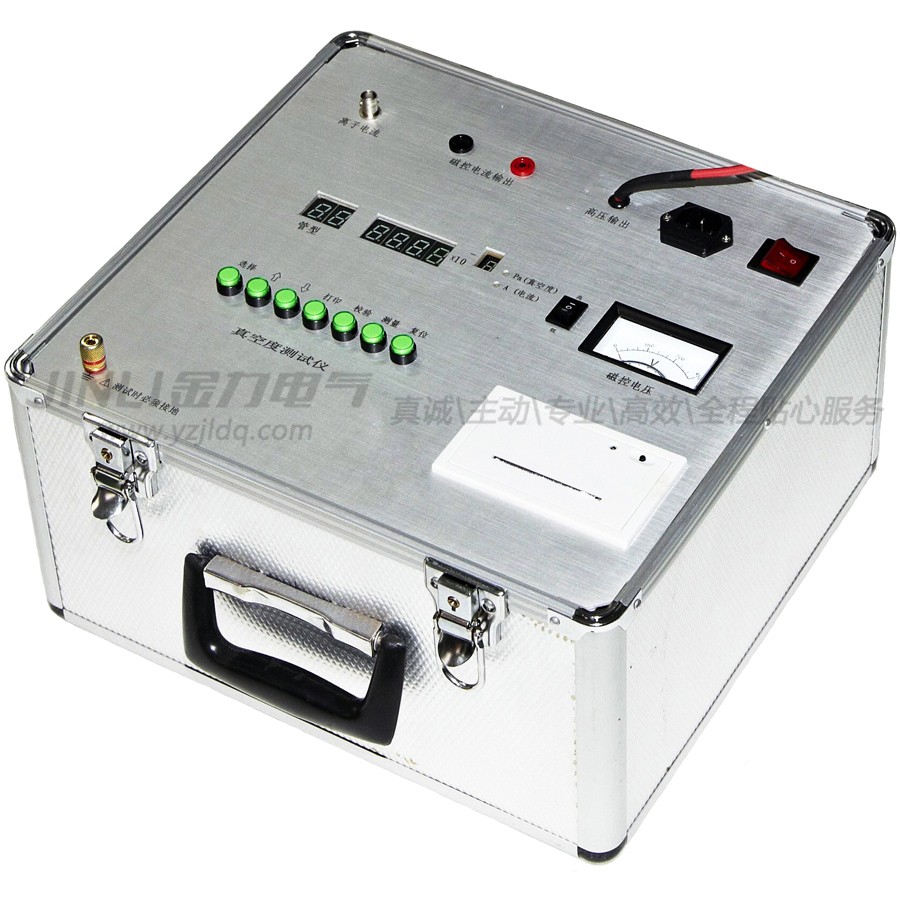

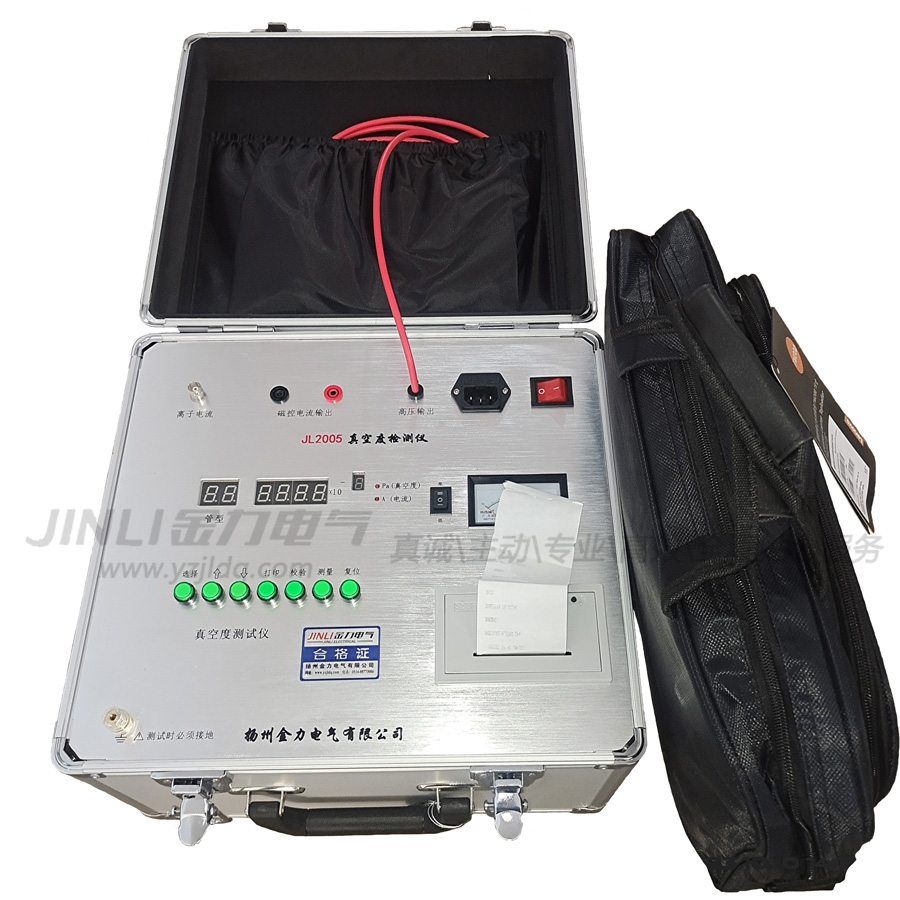

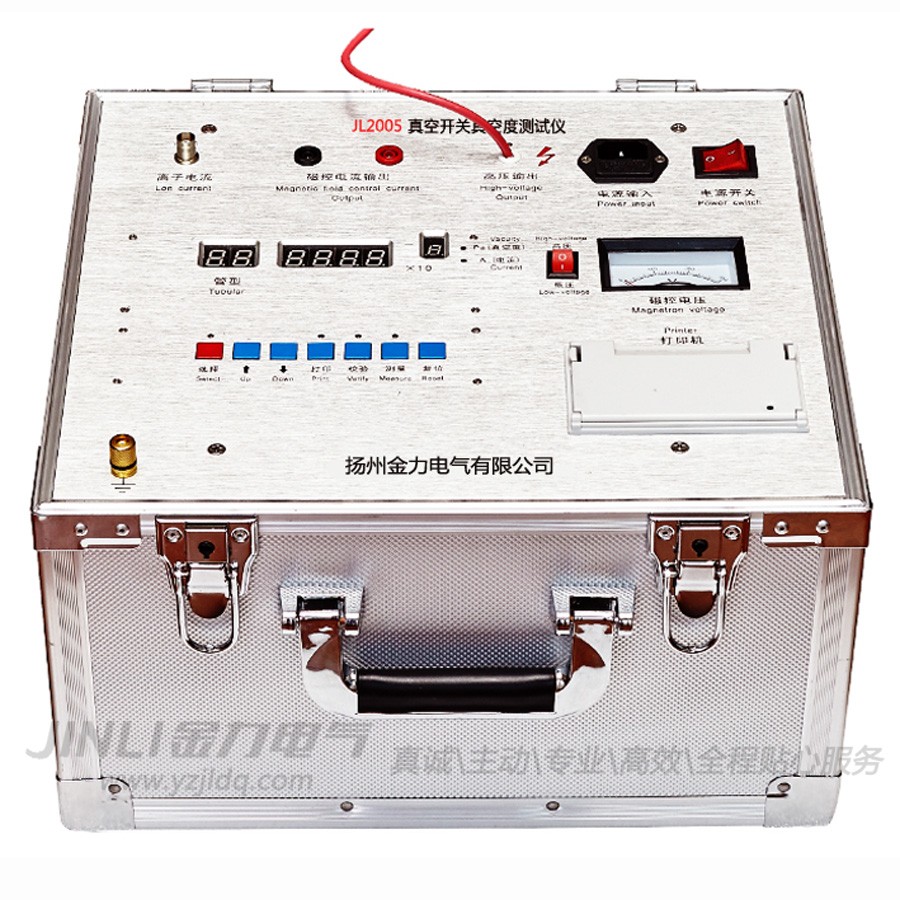

JL2005真空開關真空度測試儀以單片計算機為主控單元，測試過程完全實現自動化。該儀器在原理上改變了國內外同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上準確性更高，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。JL2005真空開關真空度測試儀采用二次采樣的方法扣除由于環境因素產生的漏電電流，并且在測量過程中考慮了完全漏氣的真空滅弧室的判別，真正做到了對安裝于整機上的真空滅弧室的準確計量。目前，該儀器中已存有35條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。該儀器質量過硬，性能可靠，造形美觀，使用方便。

產品特性：

◆ 基于電離電荷的采樣技術

真空度測試儀均采用基于電離電荷的采樣技術。我公司工程師在磁控放電的研究中發現：在外激勵電源、真空滅弧室的幾何尺寸、所用材料一定時，真空滅弧室內的真空度與電離的電荷量有非常準確的對應關系，而與電離電流的峰值僅有概率上的相關間接關系。因此，我公司首創了基于電離電荷的采樣技術，顯著提高了真空滅弧室的真空度計量的準確性。

◆ 高低壓管型測試

本機另外對測試電壓輸出應用了兩個檔位(高壓3萬低壓2.5)，因此可對高低壓不同的各類管型時行有效測試。

◆ 內置國內外幾乎所有真空滅弧室的測量曲線

真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當?shù)牟町悺闇?zhǔn)確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入本系列產品。因此，本系列產品內置國內外幾乎所有真空滅弧室的測量曲線。

◆ 漏電電流的處理

對處于分?jǐn)酄顟B(tài)的真空滅弧室動觸頭加高壓靜觸頭端加負離子電流時，靜觸頭端會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性。并且在數值上與10E—4Pa數量級的真空滅弧室的電離電流相當。我們采用二次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。

◆ 判別完全漏氣的真空滅弧室

在本型機中，通過高壓擊穿的方式判別真空滅弧室是否完全漏氣。

◆ 完善的輸入保護電路

當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至負離子電流采樣電路上，使其承受十分強的電沖擊。采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓直接加到負離子電流采樣端居第1時間，微電腦保護裝置會立即起控，使其進入保護狀態，就不會造成電路嚴重的損壞。

◆ 數據記錄

內設微型打印機，可隨時打印出被測數據。

產品參數：

◆  所測真空泡：電壓等級6KV-35KV以上

◆ 測量范圍：10^-6-10^-1Pa

◆ 測量誤差：10^-4-10^-1Pa中誤差±10%

◆ 測量分辨率：10^-5Pa

◆  漏氣的滅弧室在測量中將發生電擊穿，本機處于保護狀態。

◆ 允許環溫：-20℃-50℃，如在0℃以下測試時請先將機器通電20分鐘后再使用。

◆  空氣濕度：＜85%RH

◆  輸入電源：AC220V±10% 50/60HZ

◆ 外形尺寸：350×320×225mm
