產品簡介：

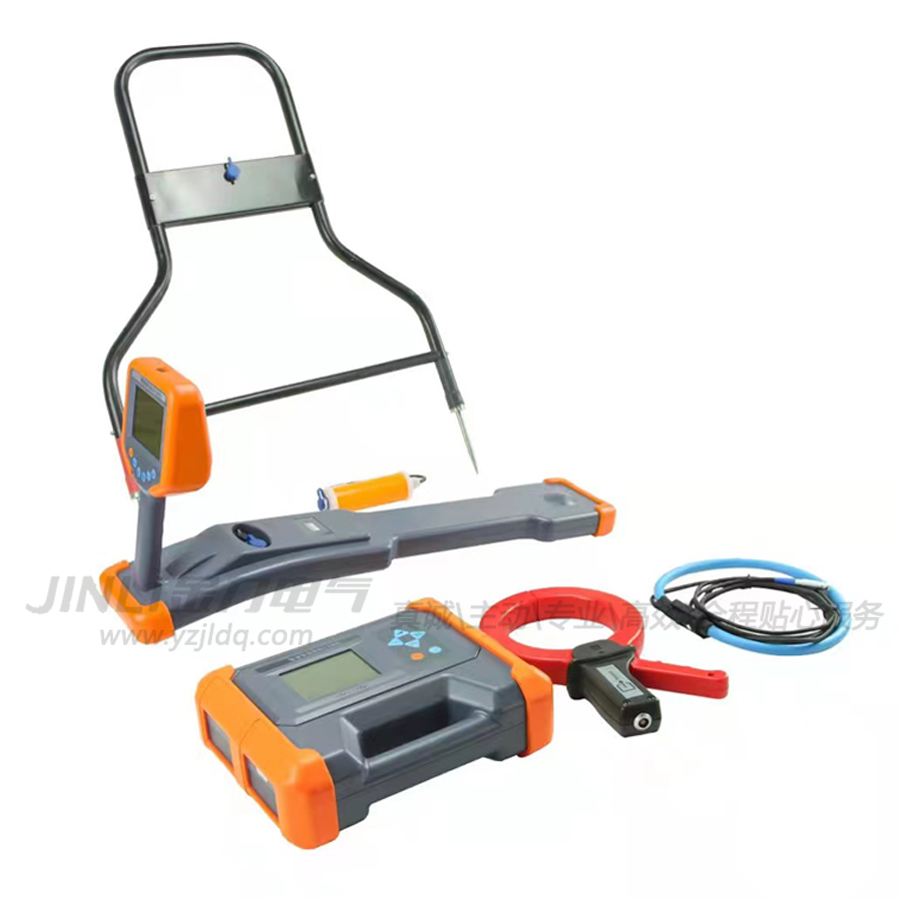

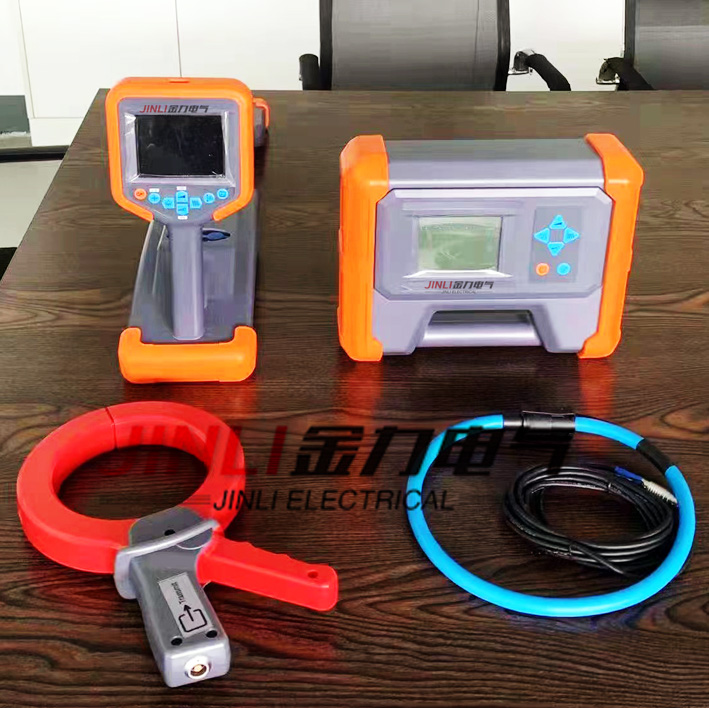

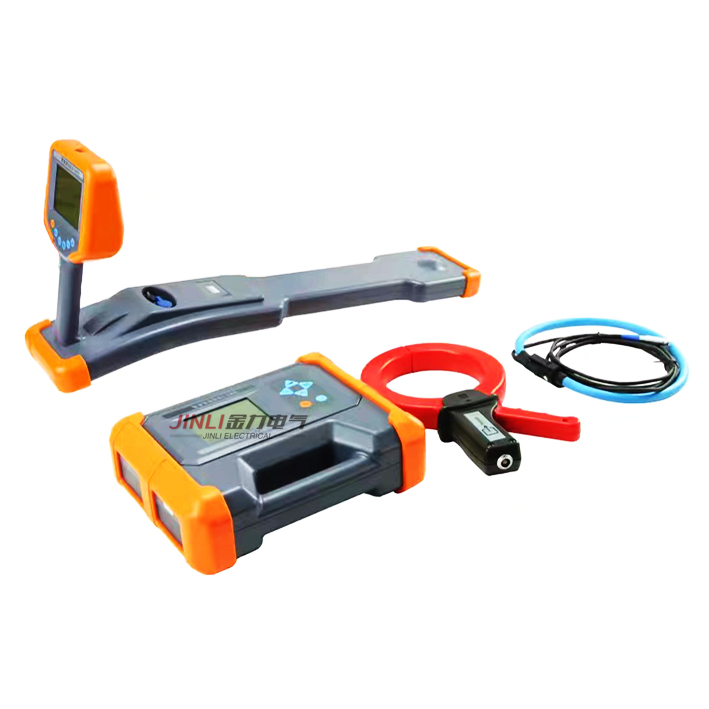

JL9018數字式地下管線探測儀（電纜路徑及識別儀）是一套高性能地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行weiyi性識別，以及管道絕緣破損和部分類型電纜故障的查找。

產品特性：

  ◆ 多種功能合一： 路徑探測 + 電纜識別 + A字架查障。

  ◆ 彩屏羅盤顯示：透視地下管線一覽無余。

  ◆ 超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。

  ◆ 跟蹤正誤提示：排除鄰近管線干擾。

  ◆ 增強型測深：實時深度測量。

  ◆ 測深輔助傳感器：信號畸變提醒。

  ◆ 增強型無源探測：工頻+射被動頻測，可同時顯示多條管線。

  ◆ 無源探測頻譜分析：排除干擾頻率。

  ◆ 高性能發射卡鉗：向運行電纜耦合信號。

  ◆ 柔性卡鉗電纜weiyi性識別：方便且高度可靠，且能做電流測量。

  ◆ 跨步電壓探測：對地絕緣破損查找。

  ◆ 支持訂制頻率。

  ◆ 大功率數字功放發射，全自動阻抗匹配，自動保護。

  ◆ 發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。

  ◆ 發射/接收全數字化處理，穩定可靠。

  ◆ 內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。

  ◆ IP65高等級防護。

可選擴展功能模塊：

  ◆ 內置L1/L5高精度GNSS定位模塊：定位和距離測量。

  ◆ 機內存儲和藍牙通訊模塊：可存儲256條測試數據，藍牙對外傳輸。

可選附件：

  ◆ 測深輔助傳感器：用于測深時的干擾提醒。

  ◆ 發射卡鉗：用于向運行電纜耦合信號。

  ◆ 柔性卡鉗：用于電纜的weiyi性識別。

  ◆ 聽診器：用于狹小場合的電纜識別。

  ◆ 查障升壓器和A字架：用于定位部分電纜故障和管線絕緣破損點。

  ◆ 外置RTK GNSS定位手持機（zui高精度厘米級）。

產品參數：

A.發射機

  ◆ 輸出方式：直連、卡鉗、輻射、查障升壓器

  ◆ 輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

  ◆ 輸出功率：15W max，10檔可調

  ◆ 阻抗匹配：全自動

  ◆ 過壓過流保護：全自動

  ◆ 人機界面：320×240點陣黑白LCD

  ◆ 電源：內置鋰離子電池組，標稱7.4V，>6Ah

  ◆ 充電器輸入：AC100-240V，50/60Hz

  ◆ 充電器輸出：DC8.4V，2A

  ◆ 體積：280×220×90mm

  ◆ 質量：2.3kg

  ◆ 防護：IP65

  ◆ 使用條件：-25℃－60℃，<90%rh，<4500m<>

B.接收機

  ◆ 接收方式：內置線圈、柔性卡鉗、聽診器、A字架

  ◆ 探測模式：寬峰、窄峰、谷值、歷史曲線、頻譜

  ◆ 主動頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

  ◆ 被動頻段：50/60Hz工頻、4-24kHz射頻

  ◆ 人機界面：320×240點陣彩色LCD，陽光可視

  ◆ 電源：內置鋰離子電池組，標稱7.4V，>3Ah

  ◆ 充電器輸入：AC100-240V，50/60Hz

  ◆ 充電器輸出：DC8.4V，2A

  ◆ 體積：680×120×277mm

  ◆ 質量：2.0kg

  ◆ 防護：IP65

  ◆ 使用條件：-25℃－60℃，<90%rh，<4500m<>
