產品簡介：
隨著我國城市化的發展，配網線路新建、遷改不斷，架空線與電纜、新線路與老線路交錯，導致線路相色標注混亂，黃、綠、紅不能代表A相、B相、C相。所以現場經常出現核相時現兩條線路的黃相為異相，測相序時黃、綠、紅為逆序此類問題，給配網線路的施工和運維帶來諸多不便，也不利于配網線路長期的規劃和管理。
我公司為解決這一問題，結合互聯網和GPS授時技術，研發出JL9008互聯網遠程定相系統（以下簡稱“系統”）。該系統由互聯網定相基站（簡稱“基站”）與互聯網定相手持機(簡稱“手持機”)兩部分組成。
JL9008互聯網遠程定相系統通過基站統一覆蓋區域內的定相標準，在定相過程中，手持機只需一次采集，便可確定所采集的線路屬于A、B、C三相中的哪一相，解決當前輸電/配電線路相色標注混亂的問題。
基站安裝在220V電源處，采集其相位信號，并校準到指定的10kV線路，將該線路的A、B、C三相定義為基準相位信號。基站和手持機通過移動互聯網分別將基準相位和現場測試相位發送到系統服務器，系統服務器進行數據處理后，再將定相結果發送給手持機，手持機即可顯示當前測試的相別。

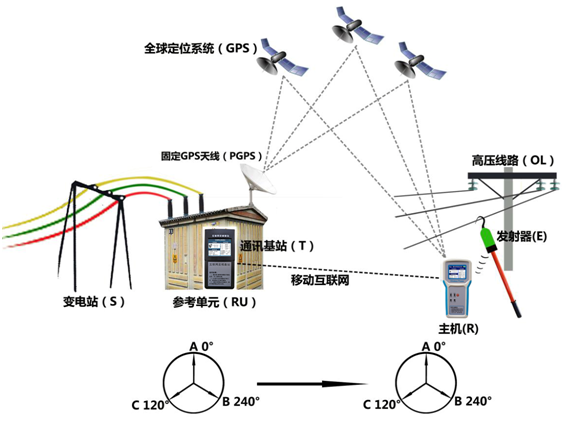

定相原理圖如下：

系統構成：

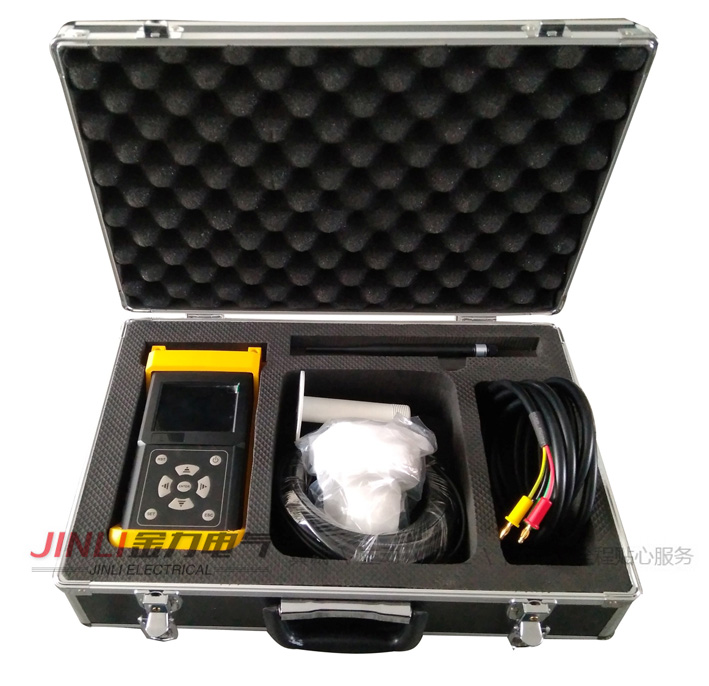

◆  基站部分

1、基站：獲取基準相位信號，配合手持機進行定相。
2、GPS、4G二合一天線：用于連接GPS和移動網絡信號。
3、電源線：用于基站連接220V電源。

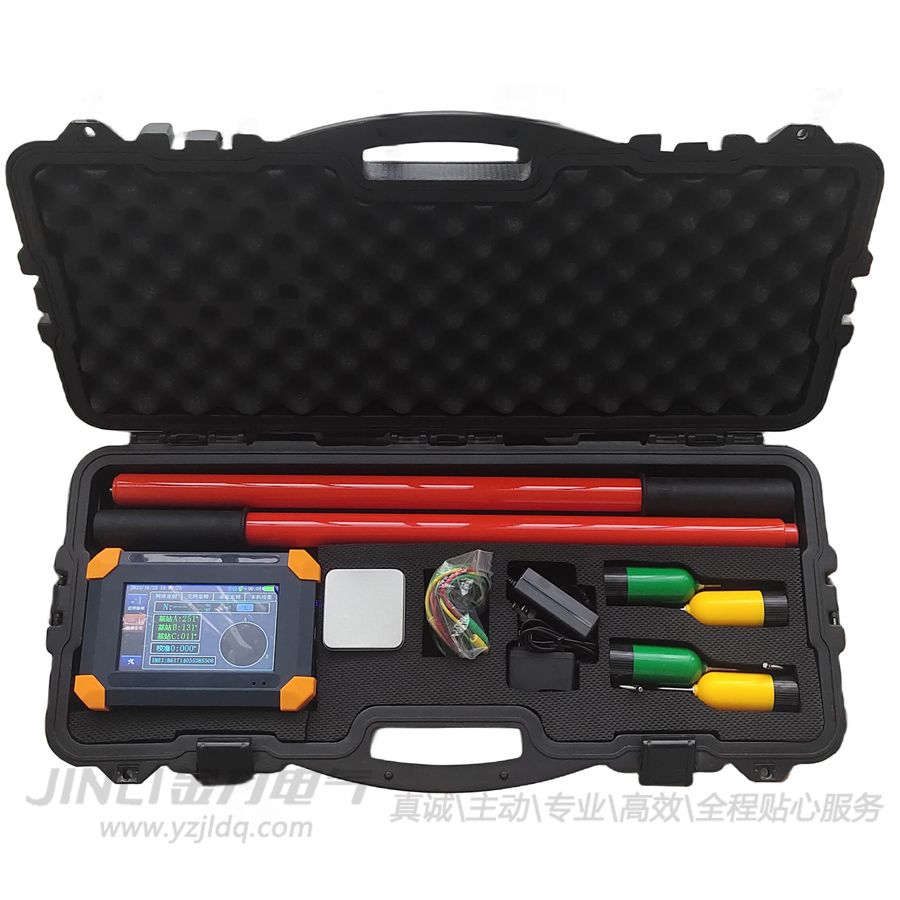

◆  手持機部分

1、配件盒：內含兩個尖頭端子、兩根自檢測試線、兩根接地線。
2、手持機：內置GPS授時模塊和4G通訊模塊，配合基站完成定相工作。
3、充電器：用于發射器、采集器和手持機充電。
4、絕緣桿：長度為3m，用于220kV及以下高壓核相。
5、X采集器：于封閉式開關柜采集相位信號。
6、彈力綁帶：用于綁扎固定采集器。
7、Y采集器：于封閉式開關柜采集相位信號。
8、X發射器（備用）：用于近程核相采集相位信號。
9、Y發射器（備用）：用于定相及近程核相采集相位信號。
10、X發射器：用于近程核相采集相位信號。
11、Y發射器：用于定相及近程核相采集相位信號。
產品特性：
◆  基站在固定地點不間斷地采集信號，并將此信號作為定相的基準相位信號，再通過網絡服務器將此基準相位信號發送給手持機，令手持機每次定相都有一個統一的參考色標。
◆  一套基站可以匹配多臺（zui多200臺）手持機同時進行定相工作。
◆  若當前無任何手持機處于定相工作狀態，基站會自動進入休眠模式，以節約網絡流量及費用。
◆  基站可選擇三種通信運營商（移動、聯通、電信）的2G/3G/4G移動網絡。
◆  基站具備相角差校準功能，可將當前380V三相相位信號校準到不同電壓等級，一般校準到10kV。
◆  手持機和基站均可根據GPS信號強弱自動切換PPS模式和授時模式。
◆  手持機在無移動網絡信號時，可先將相位值數據儲存，再到有網絡信號的地方與基站完成數據交換，進而完成定相工作。
◆  所有定相過程的數據交換均由系統自動完成，避免人工操作的失誤。
◆  手持機無操作1小時自動關機。
◆  發射器、采集器和手持機均內置3.7V可充電鋰電池，使用配置的5V1A充電器充電。
◆  手持機具備語音播報功能，能語音提示測量結果和操作步驟；定相時能清晰播報A相或B相或C相。
◆  發射器可在1V～220kV電壓范圍內工作，測試低壓線路時請將發射器充電孔接地，電壓高于220kV時需配置更長的絕緣桿。
◆  發射器接觸高壓線時內置蜂鳴器響，底部2個指示燈交替閃爍。
◆  結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。
技術參數：
◆  相位差準確度：誤差≤5°。
◆  頻率準確度：±0.1Hz。
◆  基站供電電源電壓及頻率：AC100V～420V，50Hz。
◆  衛星PPS時鐘誤差：≤50ns。
◆  發射器適用電壓范圍：1V～220kV。
◆  發射器和手持機的zui大傳輸視距：約100米
◆  手持機電池容量：2600mAh。
◆  發射器電池容量：350mAh。
◆  高壓測量時泄漏電流：＜10uA。
◆  基站工作時功耗：＜0.5W
◆  發射器功耗：＜0.1W
◆  手持機功耗：＜0.3W。
◆  儲存環境：-40℃- +55℃ 濕度≤95%RH。
◆  重量：?jiǎn)闻_(tái)手持整機約5.5kg，基站整機約2kg。
◆  手持機部分整機尺寸：長89cm*寬26cm*高11cm。
◆  基站部分整機尺寸：長50cm*寬26cm*高11cm。
