一．產品簡介

JL1105型絕緣靴（手套）耐壓試驗裝置（遙控型）是我公司根據國家電力公司發布的《電力工器具預防性試驗規程》要求，并遵從廣大用戶反饋意見，不斷改進而設計生產的絕緣靴（手套）批量試驗的設備。

JL1105型絕緣靴（手套）耐壓試驗裝置（遙控型）有效的解決了過去的不規范試驗，提高了工作效率，保障了工作，是絕緣靴（手套）耐壓試驗理想的裝置。

二．技術參數

1．電源電壓  220V  50HZ

2．額定功率  3KVA

3．額定輸出電壓  30KV

4．?dāng)?shù)字顯示，并設有零位，過流，計時，報警功能。

三、使用方法

⒈拆開包裝后，將試驗裝置固定好，并將接地線接好。

⒉試驗前，將被試品內裝滿鋼珠，再通過鎖緊螺釘調節電極桿，使電極插入絕緣靴（手套）內調整螺桿，接觸鋼珠面即可。

⒊遙控器鍵“2”為停止鍵，“1”為啟動鍵，“3”為升壓鍵，“4”為降壓鍵，“5”為計時鍵，“6”為備用鍵。

⒋接通電源，按下空氣開關,電源指示燈亮,按下“1”鍵，高壓指示燈亮，如果不亮說明調壓器未歸零，請按“4”鍵降壓，然后按下“1”鍵，再按“3”鍵升壓,當升到所需電壓時，按下“5”鍵，開始計時,時間到蜂鳴器響，按下“4”鍵，調壓器回零，按“2”鍵結束試驗。

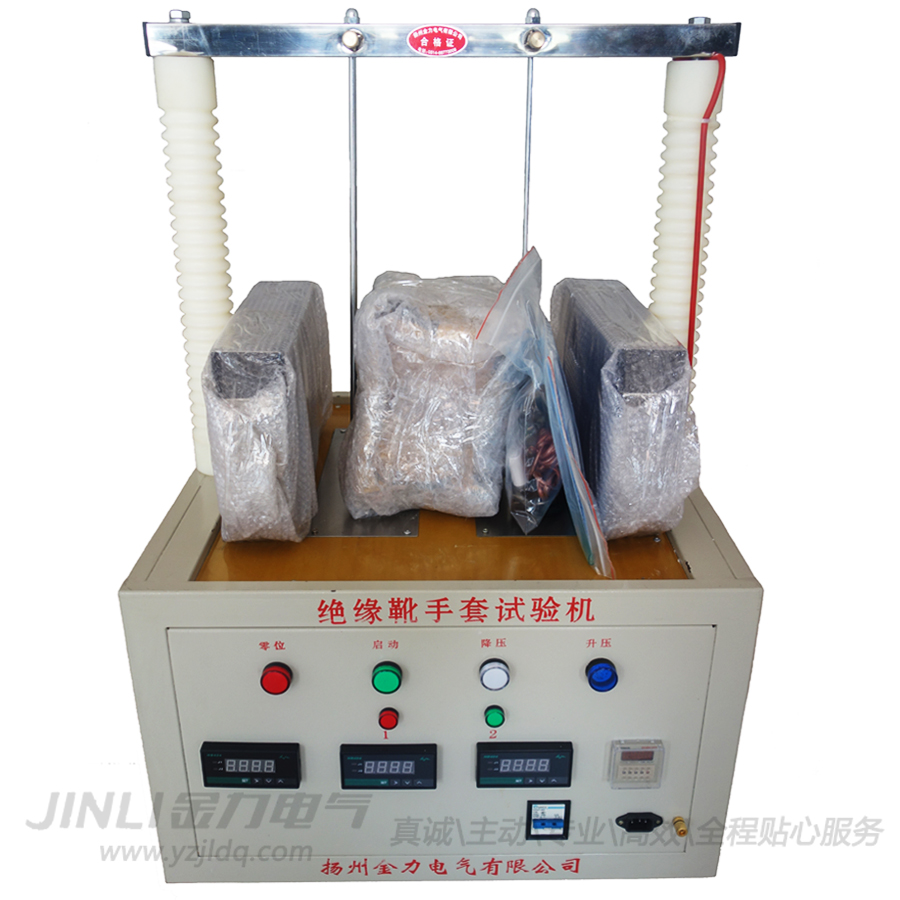

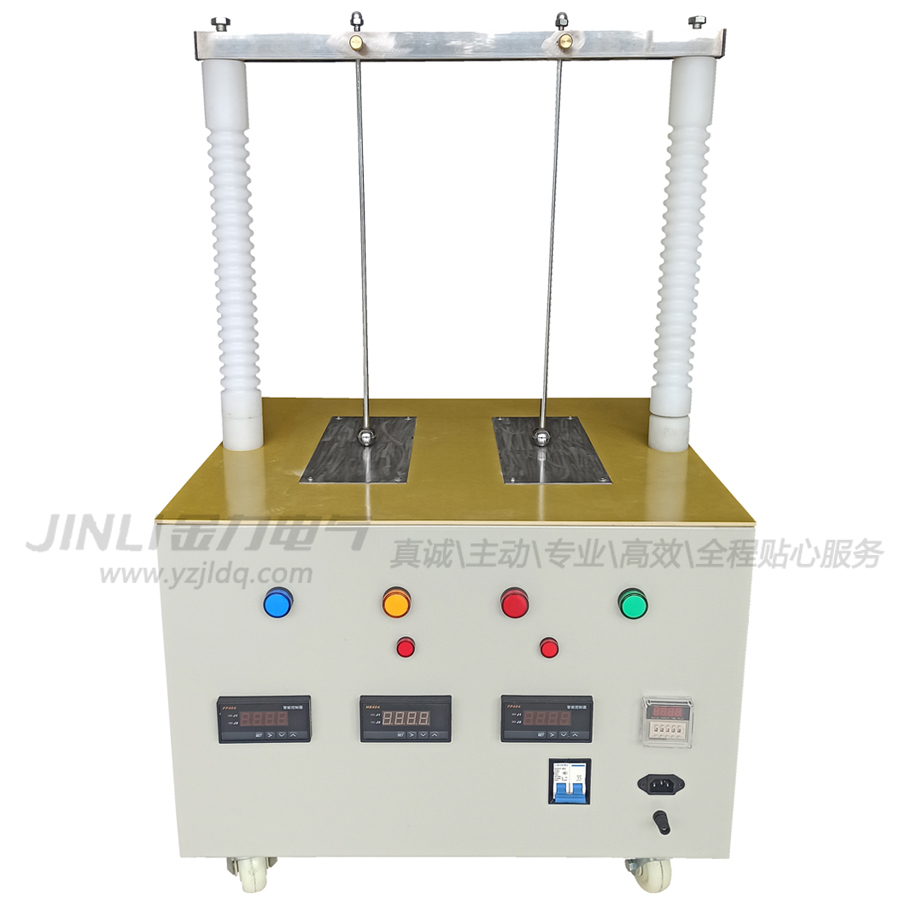

5.左起一塊表是高壓表(KV),后面2塊表是智能電流表(mA).,2塊表(mA)上面相應的指示燈是過流指示燈,一一對應。

四、維護保養

1．該裝置使用完畢后，應將水槽內的水放凈。

2．若長時間不使用應該保持水槽內外干燥，電極桿、絕緣桿無水分。

3．使用前應測量絕緣桿的絕緣電阻，必要時用高壓測試其耐壓值不得低于20KV。

五、JL1105型耐壓裝置成套性

1．使用說明書               1份

2．合格證                   1份

3、耐壓儀                   1臺

4．電源線                   1根

5．遙控器                   1只

6. 絕緣靴（手套）容器       各2只

7. 鋼珠                     1盒

六、另附國家電力公司發布的《電力工器具預防性試驗規程》，關于絕緣靴（手套）的試驗項目、周期和要求：（國電發2002.777號）

表1  絕緣靴的試驗項目、周期和要求

表2  絕緣手套的試驗項目、周期和要求
