產品簡介：

我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和私人承包變壓器已漸漸占據了配變中相當的份額，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；電力部門苦于沒有有效的監管手段，有些用戶年偷電費額達數十萬之多。

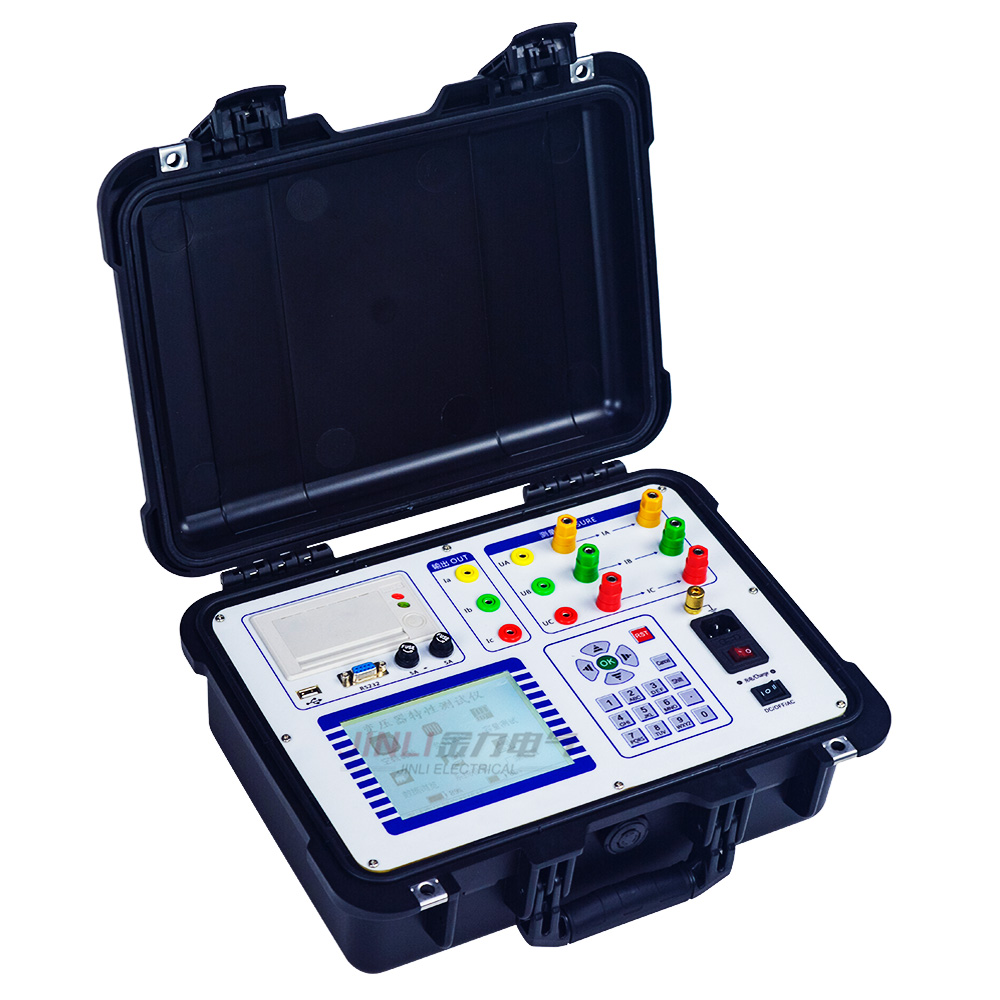

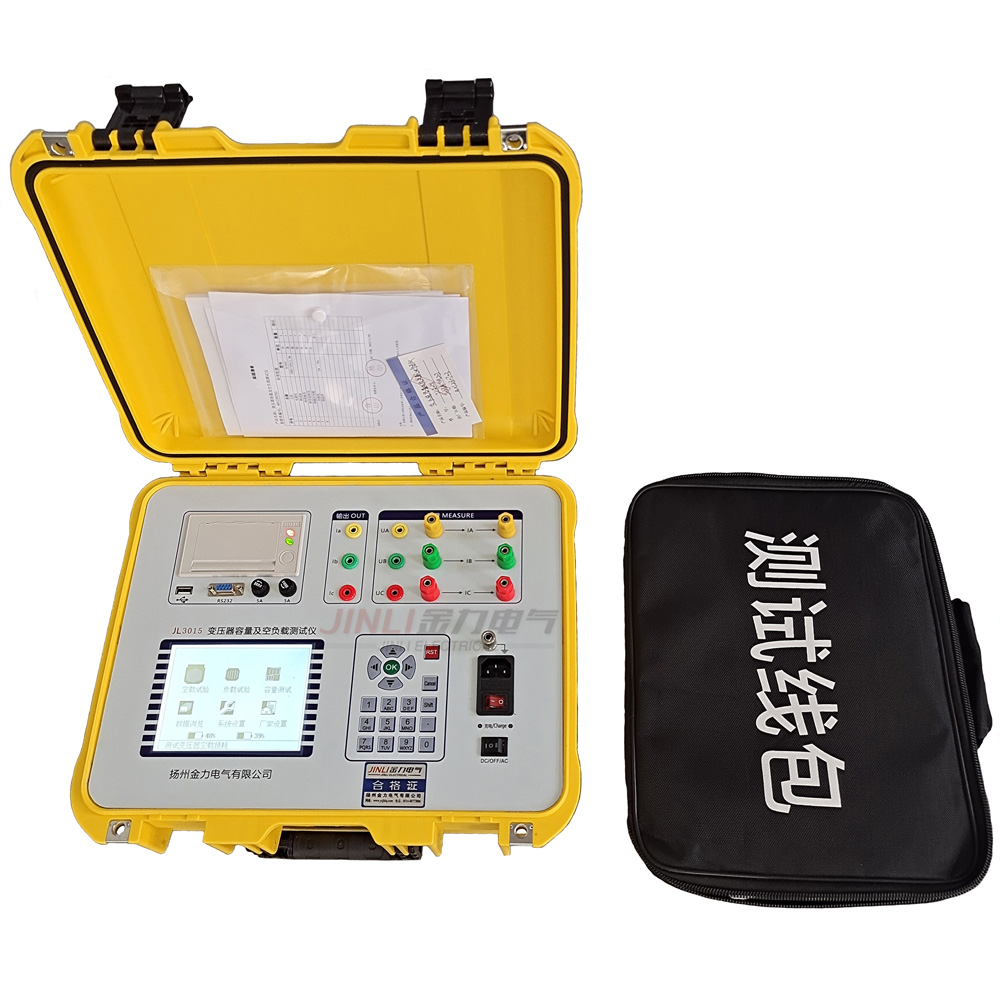

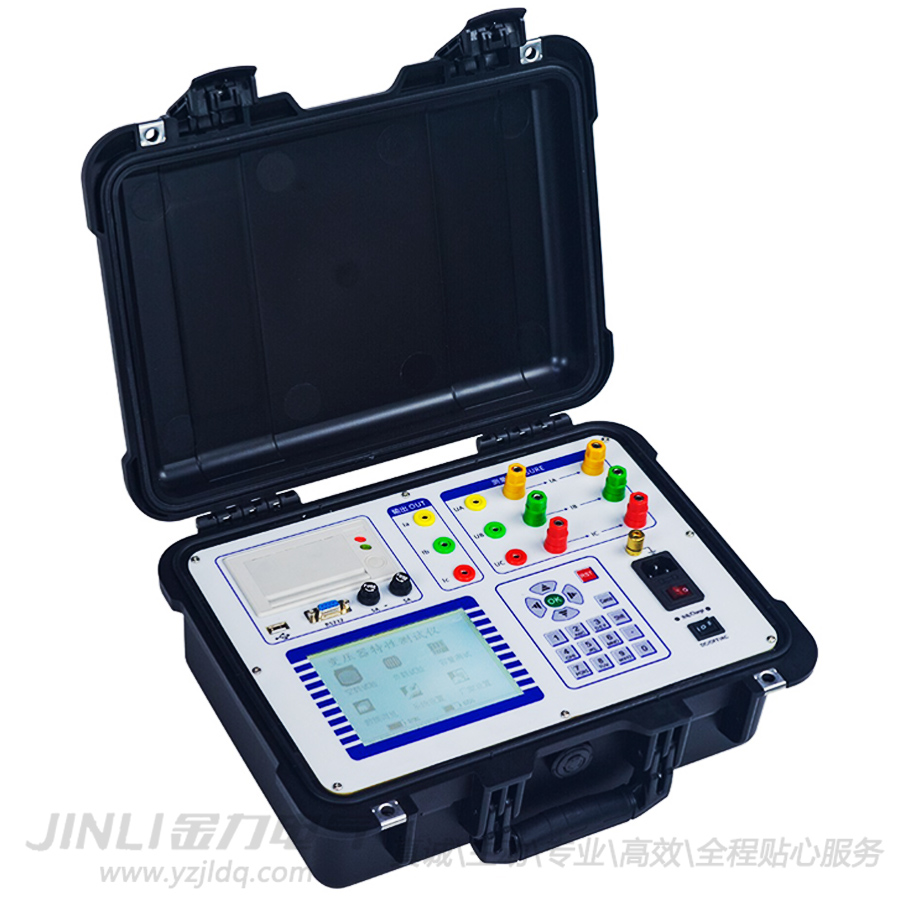

JL3015變壓器容量及空負載測試儀是我公司專門針對不良電力用戶偷逃基本電費、私自增容問題而研發設計的新型儀器，用于變壓器容量、空載、負載，能效等級等特性參數測量的高精密儀器。本儀器為多功能測量儀器，相當于往常兩種測試儀器：即變壓器容量測試儀+變壓器特性參數測試儀。它可對多種變壓器的容量、能效等級、型式、空載電流、空載損耗、短路（負載）損耗、阻抗電壓等一系列工頻參數進行精密的測量。

JL3015變壓器容量及空負載測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。

產品特性：

  ◆ 可精確測量各種配電變壓器的容量，方便、準確。

  ◆ 可測量變壓器的容量、能效等級、空載電流、空載損耗、短路電壓、短路（負載）損耗。

  ◆ 儀器內部自動進行量程切換，允許測量電壓、電流范圍寬，接線簡單。

  ◆ 做三相變壓器的空載、負載試驗時，儀器能自動判斷接線是否正確，并顯示三相電壓、電流的向量圖。

  ◆ 單機可以完成1000KVA以下的配電變壓器全電流下的負載實驗的測量；在三分之一額定電流下可完成3150KVA以下的配電變壓器的負載試驗的測量（在三分之一的額定電流下，儀器可換算到額定電流下的負載損耗參數）。

  ◆ 所有測試結果均自動進行相關校正。儀器可自動進行諸如：波形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。

  ◆ 320x240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。

  ◆ 儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。

  ◆ 自帶實時電子鐘，自動記錄試驗的日期、時間利于實驗結果的保存、管理。

  ◆ 面板式熱敏打印機，可現場快速打印試驗結果。

  ◆ 數據（試品設置、測量結果、測試時間等）具備掉電存貯及瀏覽功能，可以存儲500組實驗結果，能與計算機聯機傳送數據。

  ◆ 允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。

產品參數：

  ◆ 環境條件

                 溫       度：－5?C～40?C

                 相對濕度：<95%（25?c）<>

                 海拔高度：<2500m<>

                 外界干擾：無特強震動、無特強電磁場

                 外部供電電源：220VAC±10%，45Hz~55Hz

  ◆ 測量范圍

  ◆ 有源部分：

                 電流輸出：0～10A

                 電壓測量：0～10V

  ◆  測試容量：

                 10KV油浸式、干式變壓器:30KVA～2500KVA

                 35KV油浸式變壓器:50KVA～31500KVA

                 20KV干式變壓器：50KVA～2500KVA

                 35KV干式變壓器：50KVA～2000KVA

  ◆ 特性部分：

                  電壓：0～600V，儀器內部自動切換量程

                  電流：0～100A，儀器內部自動切換量程

                  頻率：45Hz～65Hz

  ◆ 測試精度

                  電壓：2~100V，±0.2%FS；100~450V，±0.2%

                  電流：0.5~10A，±0.2%FS；10~100A，±0.2%

                  功率：±0.5%（CosΦ>0.1），±1.0%（0.02

  ◆ 絕緣強度

                  電壓、電流輸入端對機殼的絕緣電阻≥100M?。

                  工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

  ◆ 其他指標

                  外形尺寸：400×300×170mm

                  重       量：6Kg（不含測試線）
