產品簡介：

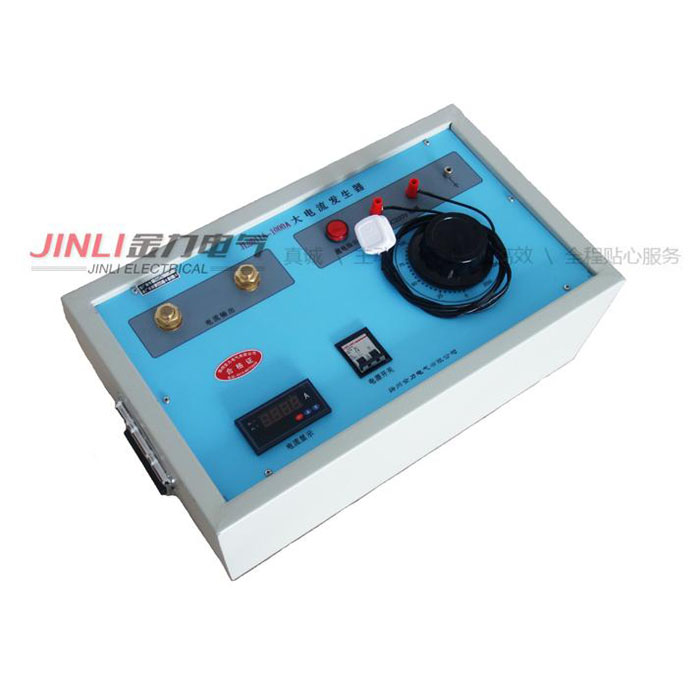

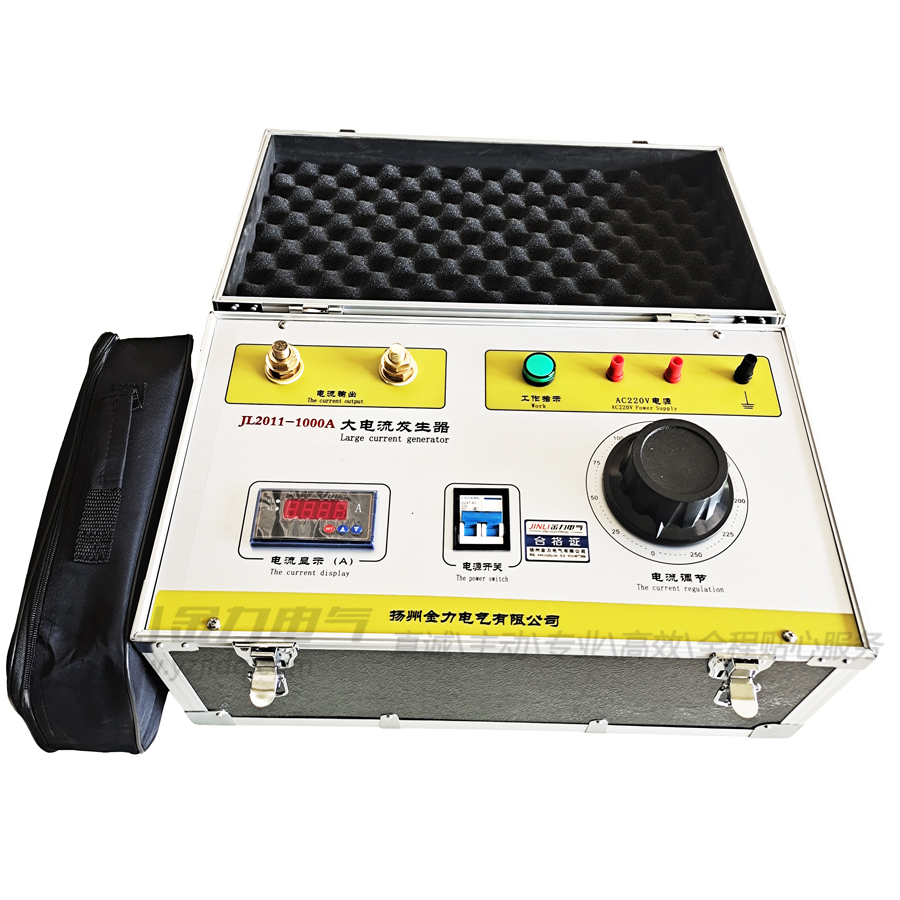

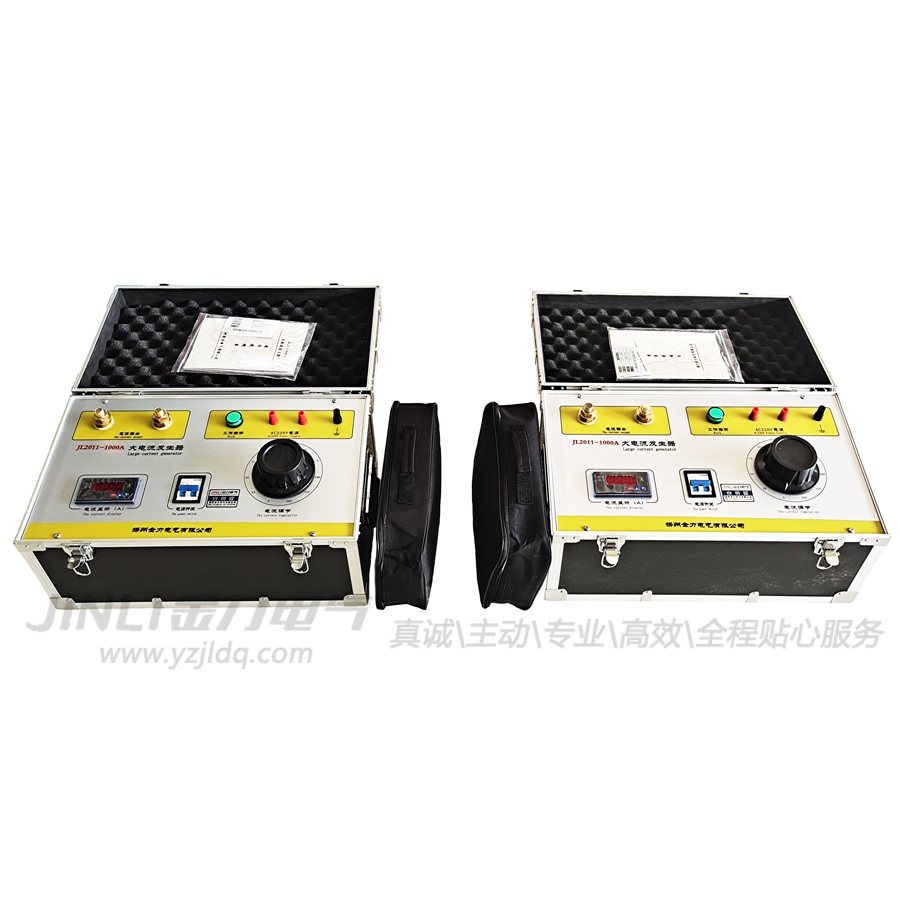

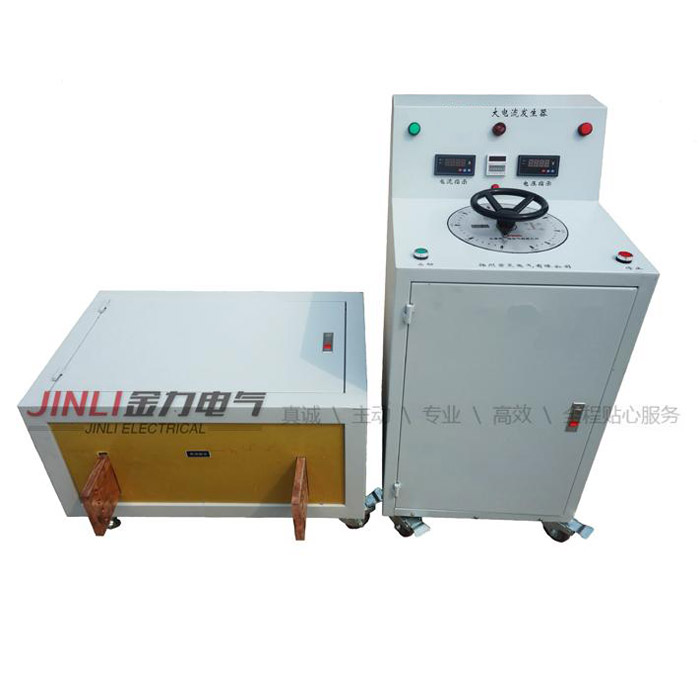

JL2011系列大電流發生器為低電壓、大電流干式變壓器。適用于頻率50HZ開關，電流互感器或其他電器設備的升流及負載試驗。JL2011系列大電流發生器采用一體化結構，操作和數據讀取較為方便，是各行業在電氣調試中需要大電流場所的必備設備。
產品特性：
◆ 電流表，大小量程監視。
◆ JL2011系列大電流發生器自耦變壓器調節自如。
◆ 指示燈指示，按鈕操作，操作簡單。

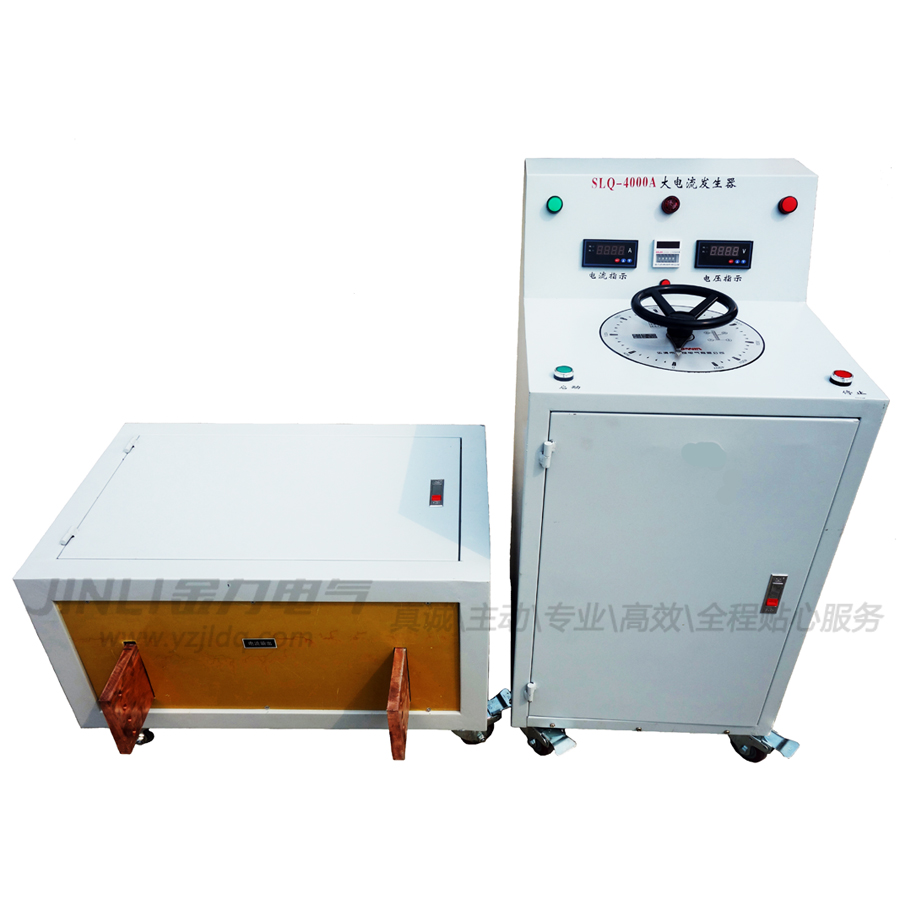

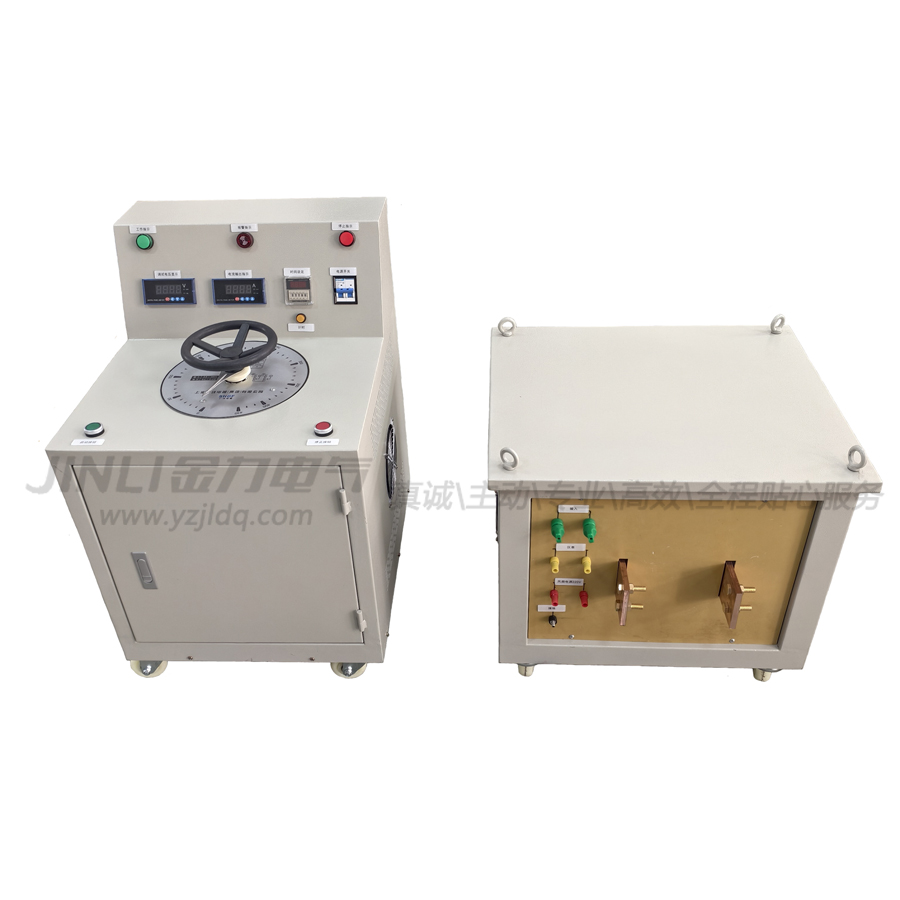

◆ 一體和分體結構，移動方便。
產品參數：
◆ 輸入電壓：220V或380V
◆ 輸出電流：100～10000A
◆ JL2011系列各規格型號參數說明：
型號 | 額定容量（KVA） | 升流器額定輸入 | 升流器額定輸出 | 阻抗電壓% | 空載電流% | 結構形式 | |||
調壓器 | 升流器 | 電流（A） | 電壓（V） | 電流（KA） | 電壓 | ||||
JL2011 -100A | 0.5 | 0.5 | 2.5 | 200 | 0.1 | 5 | ∠8 | ∠6 | 一體 |
JL2011-200A | 0.5 | 0.5 | 2.5 | 200 | 0.2 | 5 | ∠8 | ∠6 | 一體 |
JL2011 -300A | 1 | 1 | 5 | 200 | 0.2 | 5 | ∠8 | ∠6 | 一體 |
JL2011 -500A | 2 | 2 | 10 | 200 | 0.5 | 5 | ∠8 | ∠6 | 一體 |
JL2011-1000A | 5 | 5 | 20 | 200 | 1. | 5 | ∠8 | ∠6 | 一體 |
JL2011-1500A | 7.5 | 7.5 | 30 | 200 | 1.5 | 5 | ∠8 | ∠6 | 一體 |
JL2011-2000A | 7.5 | 7.5 | 30 | 200 | 1.5 | 5 | ∠8 | ∠6 | 一體 |
JL2011 -2000A | 10 | 10 | 50 | 200 | 2 | 5 | ∠8 | ∠6 | 分體 |
JL2011 -2500A | 15 | 15 | 37.5 | 400 | 3 | 5 | ∠8 | ∠6 | 分體 |
JL2011-4000A | 20 | 20 | 50 | 400 | 4 | 5 | ∠8 | ∠6 | 分體 |
JL2011 -5000A | 25 | 25 | 62.5 | 400 | 5 | 5 | ∠8 | ∠6 | 分體 |
JL2011-6000A | 30 | 30 | 75 | 400 | 6 | 5 | ∠8 | ∠6 | 分體 |
JL2011 -8000A | 45 | 45 | 112.5 | 400 | 8 | 5 | ∠8 | ∠6 | 分體 |
JL2011 -10000A | 45 | 45 | 112.5 | 400 | 10 | 5 | ∠8 | ∠6 | 分體 |
操作方法：
◆ 儀器必須有良好接地。
◆ 按入工作電源后，打開開關，紅色信號燈亮，按啟動按鈕，綠色信號燈亮。接好輸出端于被試品的連接，此時升流器等待升流。
◆ 順時針均勻旋轉調壓器，注意操作臺上輸出電流指示到所需的大電流。
◆ 試驗過程中，一旦發現不正常現象，應立即切斷電源，查明原因后再進行試驗。
◆ 試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，切斷工作電源 ，方可拆除試驗接線，
注意事項：
◆ 新安裝和長時間不用的變壓器，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。
◆ 使用中升流變壓器和操作臺必須可靠接地，
◆ 使用時應緩慢均勻升流，搬運時應避免過大的震動。
◆ 調壓器與電刷接觸表面應保持清潔，視情況用90%酒精蘸棉紗擦拭干凈。
◆ 本設備應置于清潔、通風、干燥和室內保存。
設備附件：
◆ 大電流發生器 1 臺
◆ 產品合格證 1 份
◆ 產品使用說明書 1 份

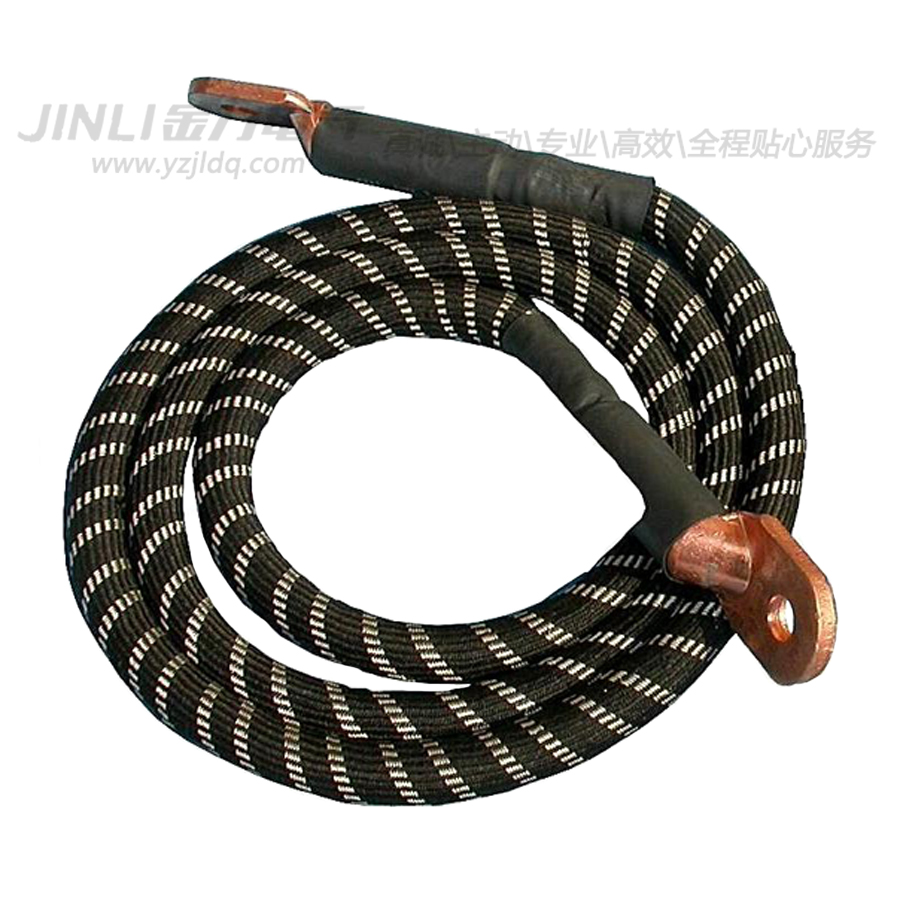

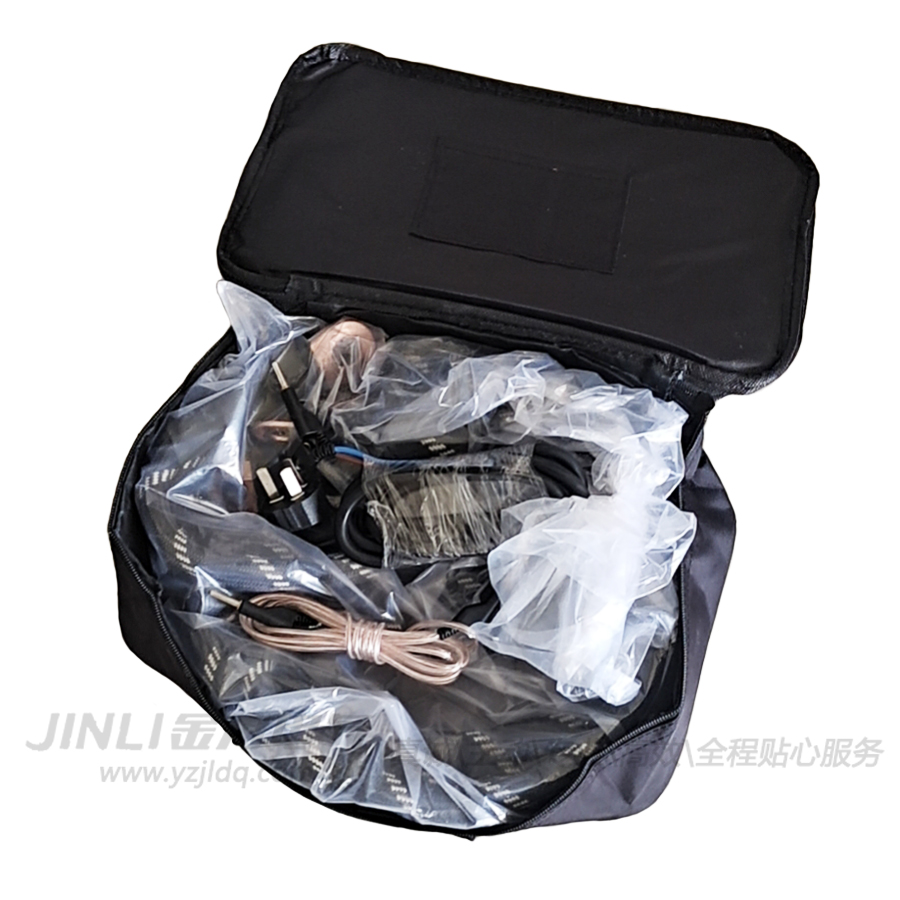

◆ 大電流測試線 2 根（選配）
