電流互感器二次開路疑問解析
二次開路的現象
(1)回路儀表指示異常降低或?yàn)榱恪Ｈ缬糜跍y量表計的電流回路開路，會使三相電流表指示不一致，功率表指示降低，計量表計不轉或轉速變慢。如果表計指示時有時無，有可能處于半開路狀態(接觸不良)。運行人員遇到此現象時可將有關的表計相互對照比較認真分析。如變壓器原副邊負荷指示相差較多，電流表指示相差太大(注意變化的不同，電壓等級的不同，可懷疑偏低的一側有無開路故障)。
(2)認真聽取電流互感器本體有無噪聲、振動等不均勻的聲音，這種現象在負荷小時不太明顯，當發生開路時，因磁通密度的增加和磁通的非正弦性，硅鋼片振動力加大，將產生較大的噪聲。
(3)利用示溫變色蠟片或紅外線測溫儀監測電流互感器本體有無嚴重發熱，有無異味變色 冒煙、噴油等，此現象在負荷小時不太明顯。開路時，由于磁飽和的嚴重，鐵芯過熱，外殼溫度升高，內部絕緣受熱有異味，嚴重時冒煙燒壞。
(4)檢查電流互感器二次回路端子、元件線頭等有無放電、打火現象。此現象可在二次回路維護和巡檢中發現，開路時，由于電流互感器二次產生高電壓，可能使互感器二次接線柱 、二次回路元件接頭，接線端子等處放電打火，嚴重時使絕緣擊穿。
(5)繼電保護發生誤動作或拒絕動作。此情況可在誤跳閘后或越級跳閘事故后，檢查原因時發現并處理。
二次開路的原因
(1)交流電流回路中的試驗接線端子，由于結構和質量上的缺陷，在運行中發生螺桿與銅板螺孔接觸不良，而造成開路。
(2)電流回路中的試驗端子壓板，由于膠木頭過長，旋轉端子金屬片未壓在壓板的金屬片上，而誤壓在膠木套上，致使開路。
(3)修試人員工作中的失誤，如忘記將繼電器內部接頭接好，驗收時未能發現。
(4)二次線端子接頭壓接不緊，回路中電流很大時，發熱燒斷或氧化過甚造成開路。
(5)室外端子箱、接線盒受潮，端子螺栓和墊片銹蝕過重，造成開路。
二次開路后的處理
(1)發現電流互感器二次開路，應先分清故障屬哪一組電流回路，開路的相別，對保護有無影響，匯報調度，解除可能誤動的保護。
(2)盡量減少一次負荷電流，若電流互感器嚴重?fù)p傷，應轉移負荷，停電檢查處理(如有旁路，可采用旁路供電，保證供電的可靠性)。
(3)盡量設法在就近的試驗端子上，將電流互感器二次短路，再檢查處理開路點，短接時應使用短路短接線，短路應妥善可靠，禁止采用熔絲或一般導線纏繞。并按圖紙進行。
(4)注意短接時的現象，若短接時有火花，則說明短接有效，故障點就在短接點以下的回路中，可進一步查找，若短接時無火花，可能是短接無效。故障點可能在短接點以前的回路中，可以逐點向前變換短接點，縮小范圍。
(5)在故障范圍內，應檢查容易發生故障的端子及元件，檢查回路有工作時觸動過的部位 。 對檢查出的故障，能自行處理的可立即處理，然后投入所退出的保護，若開路點在互感器本體的接線端子上，應停電處理。若是不能自行處理的或不能自行查明的故障，應匯報上級， 派人檢查處理。此時應先將電流互感器二次短路，或轉移負荷，停電處理。
(6)在短接二次回路時，工作人員一定要堅持操作監護制，一人操作，一人監護。與帶電設備保持適當?shù)腁Q距離。操作人員一定要穿絕緣靴、戴絕緣手套和帶絕緣把手的工具。禁止在電流互感器與短路點之間的回路上進行任何工作。

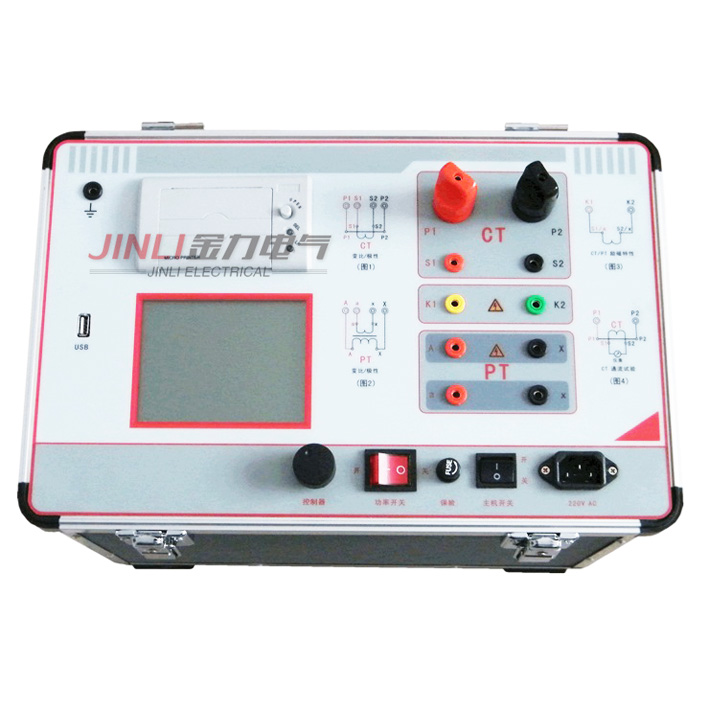

揚州金力電氣有限公司是直流高壓發生器、無線高壓核相儀、大電流發生器、試驗變壓器、直流電阻測試儀、回路電阻測試儀、絕緣電阻測試儀、全自動變比測試儀、高壓開關機械特性測試儀、電纜故障測試儀、絕緣油介電強度測試儀、氧化鋅避雷器測試儀、避雷器放電計數器校驗儀、超低頻高壓發生器、變頻互感器綜合測試儀、接地引下線導通測試儀、接地線成組直流電阻測試儀、微機繼電保護測試儀、變頻串聯諧振試驗裝置、絕緣靴手套耐壓試驗裝置、等電力測試儀器專業生產廠家！詳情點擊：m.999zy.cn
