接觸回路電阻測試儀的使用方法與特點

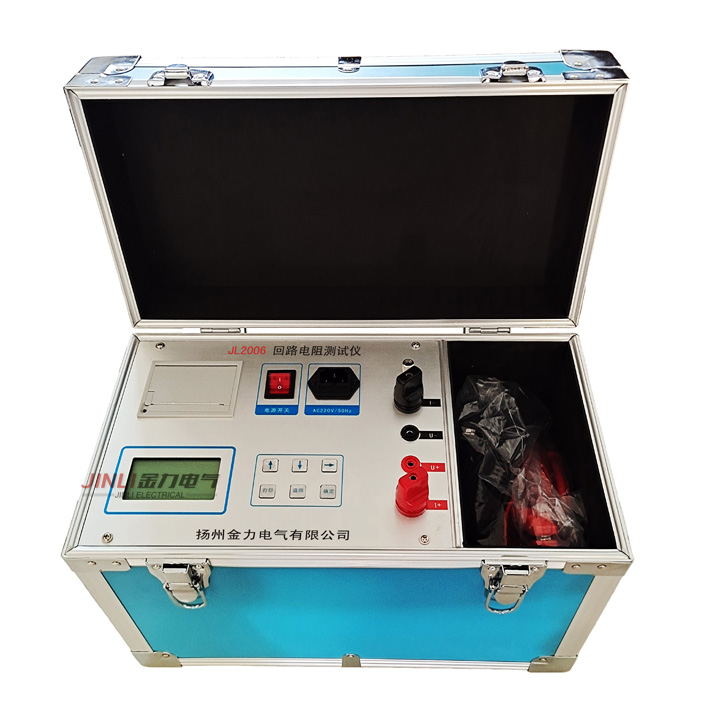

接觸回路電阻測試儀按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此我廠按新規程要求設計開發出新一代接觸電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。JL2006接觸電阻測試儀采用100A恒流輸出。 高輸出電壓達10V（常規儀器的2-3倍）可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高，復測性好，單按鍵操作，簡單易行，測試數據液晶顯示，結果打印。適用于不同的工作環境。
一、接觸電阻測試儀技術指標
1、測量范圍：1～1999μΩ
2、分 辨 率：1μΩ
3、測試電流：DC 100A
4、測量精度：0.5%
5、顯示方式：電流 ：三位半LCD
電阻：三位半LCD
6、工作電源：AC220V±10% 50Hz
7、工作環境：溫度- 10℃～40℃ 濕度：≤80 %RH
8、體 積：300×270×200 mm3
9、重 量：5Kg（不含附件）
二、接觸電阻測試儀使用方法
1、四端子接法接線。
2、儀器面板與測試線的連接處應鈕緊，不得有松動現象。
3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。
4、檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。
5、調節“電流調節”旋鈕，使電流升至100.0A，按下“復位/測試”鍵，此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100.0A，例如為Io，電阻表顯示為Ro，則實際電阻值為R=100×(Ro÷Io)μΩ。
6、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。
三、接觸電阻測試儀儀器配套
1、JL2006接觸電阻測試儀1臺
2、保險管（5A）2只
3、測試線  1套
4、交流三芯電源線1根
5、使用說明書1份
6、產品保修卡、合格證1份
7、產品檢定報告1份
