變壓器繞組變形測試儀頻響分析法介紹

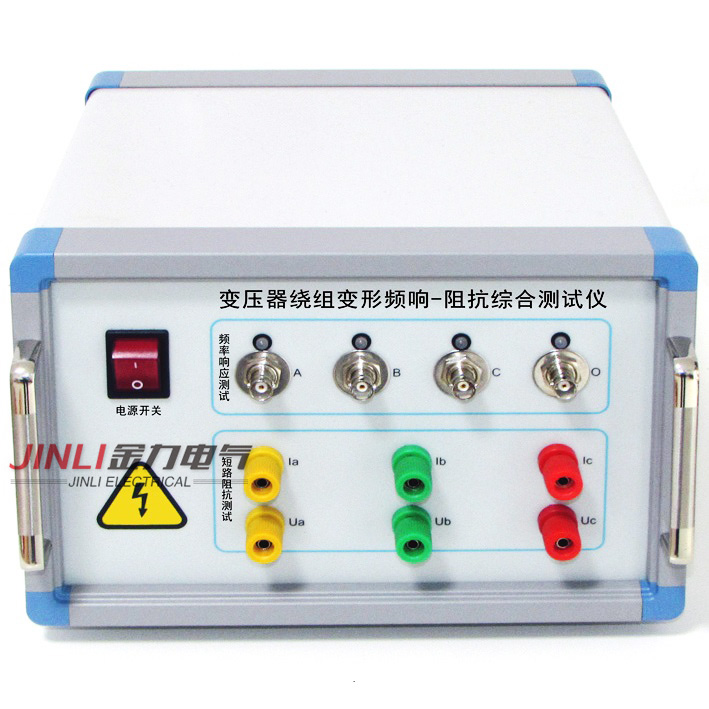

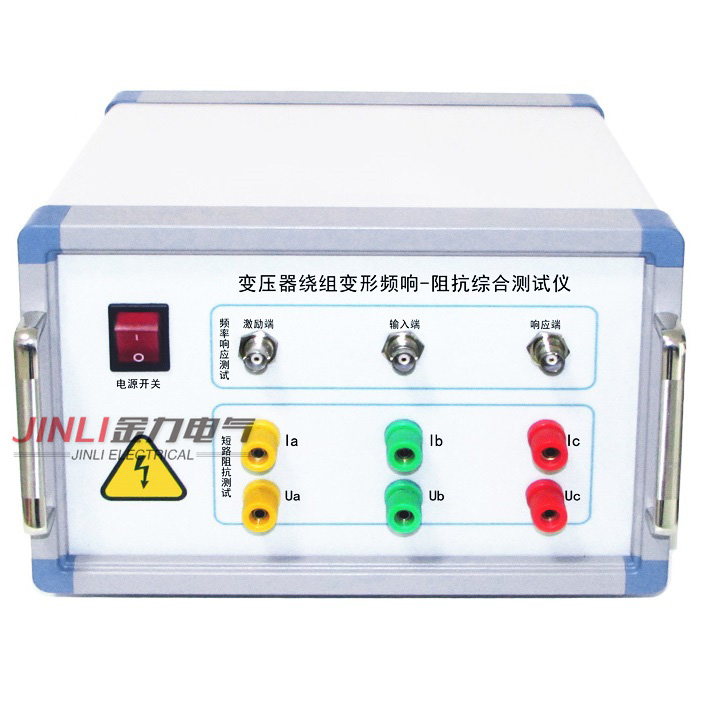

 揚州金力電氣有限公司生產變壓器繞組變形測試儀（又稱變形繞組測試儀），接下來為大家分享變壓器繞組變形測試儀頻響分析法介紹。

頻響分析法應用于變壓器繞組變形測試儀的技術原理，是目前電力行業測量繞組變形的主流技術。

頻響分析法也稱為頻響法，用頻率響應分析法檢測變壓器內部繞組情況，硬件機芯采用DDS數字高速掃頻技術，可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障特征。

頻響法：是指在正弦穩態情況下，網絡傳遞函數H（jω）與角頻率ω的關系，通常把H（jω）幅值隨ω的變化關系腳趾幅頻響應，H（jω）相位隨ω變化的關系成為相頻響應。

幅頻響應：幅是值信號的幅度大小，也叫振幅，頻是指頻率，幅頻指的是信號的振幅于頻率的關系。

相頻響應：相是指網絡輸出和輸入電壓之間的相位角的差值，頻是指的頻率，相頻是指網絡輸出與輸入電壓之間的相位頻率關系。

頻響分析法檢測回路

當變壓器結構定型后，它的額定頻響特征是一定的，利用掃描發生器將一組不同頻率的正弦波電壓US加到被試變壓器繞組的一端，在所選擇的變壓器其他端子上得到振幅和相位作為頻率f的函數繪制曲線，也就是通常說的雙通道分析單元測量在不同頻率的f下的響應電壓U2和激勵電壓U1的信號幅值之比，并獲得幅頻響應曲線，L、K、C代表繞組單位長度的分布電感、分布電容、對地電容，當變壓器繞組發生結構變形后, L、K、C參數上會有不同程度的變化，曲線發生特征。
