直流高壓發生器的操作使用方法

  直流高壓發生器是用于提供高壓直流電源的儀器，在使用儀器之前，必須將其可靠接地；直流高壓發生器使用工作電源在進入測試儀之前先安裝兩個明顯的斷點，更換測試產品和接線時，應明確斷開兩個電源斷開點。在打開儀器電源之前，應確認直流高壓發生器已連接至220V交流電源，仔細檢查接線是否正確，并檢查高壓放電棒是否可靠，重要的問題之一，盡量避免使用超出范圍的儀器；每次測試后，首先將電位計減小至零，然后在樣品放電過程中，在放電過程氣氛中分兩步切斷電源，并使用的放電電阻桿將樣品放電；排放時，請勿立即使排放桿與測試對象接觸；首先，排氣桿應逐漸靠近測試對象，在距氣隙一定距離處開始自由排氣，并發出嘶嘶聲；如果沒有聲音，請使用放電棒放電，后直接放電到地線。

  當直流高壓為220KV或更高時，盡管測試儀穿著絕緣靴并且在距離之外，但由于離子的空間電場分布的影響，幾個相鄰的站立人體具有不同的直流電勢；測試儀不得彼此握手或用手觸摸接地體，否則會造成輕微的電擊，這種現象在干旱地區和冬季更為明顯；通常，它不會因能量小而對人體造成傷害。

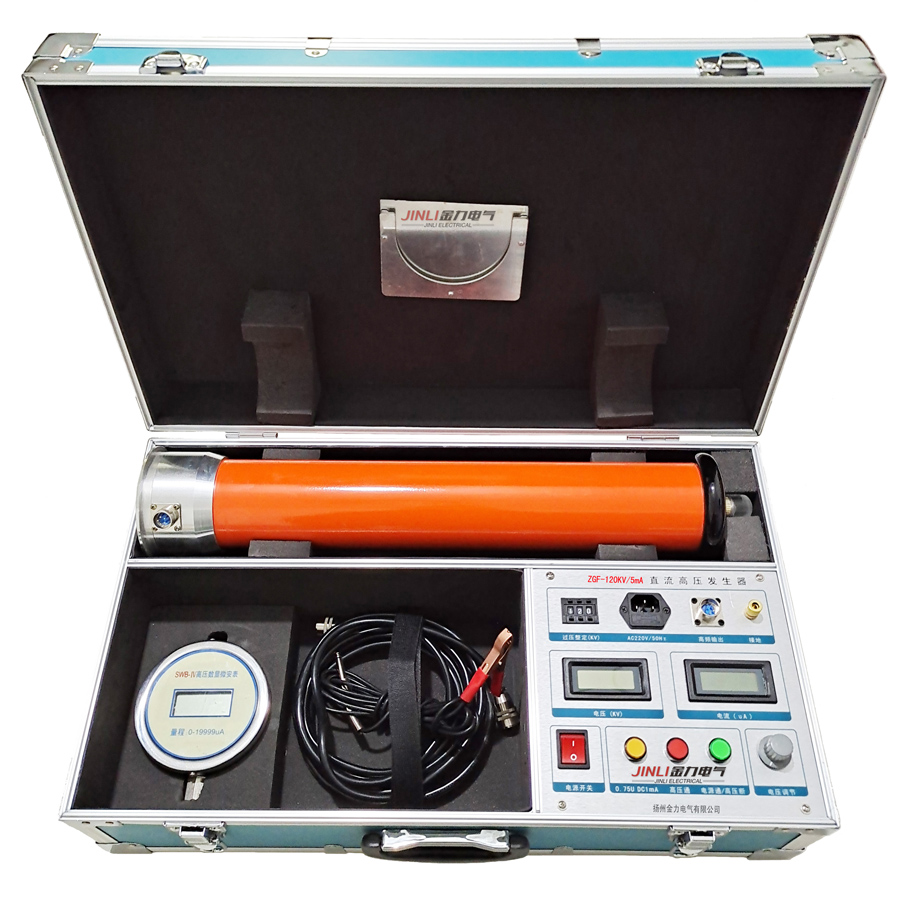

保定威晟電力設備科技有限公司自主研發的直流高壓發生器是根據新的中國電力行業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓試驗器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

直流高壓發生器特點優勢

1.機箱采用鋁合金機箱。
2.采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
3.采用電壓大反饋，輸出電壓穩定度高，紋波系數≤3%。
4.全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差±（1.5%±2個字），電流誤差±（1.5%±2個字）。
5.升壓電位器零起升壓。
6. 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（2%±2個字）。
7.過壓保護采用拔碼設定，一目了然，誤差±2%。
8.倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
9. ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
