變頻串聯諧振試驗裝置技術知識講解

　　在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL, 電路中的電壓U與電流的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R，電路中總阻抗zui小，電流將達到zui大值。

　　發生諧振時，由于感抗和容抗相等。所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為: UL=UC= XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。

　　品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。

變頻串聯諧振試驗裝置技術知識講解

　　一般電感電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的AQ造成很大危害。

　　在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。

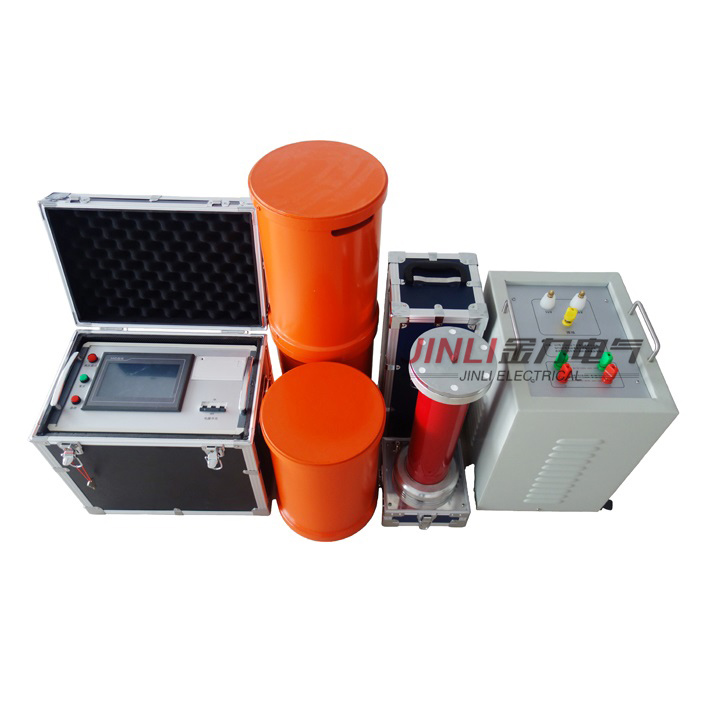

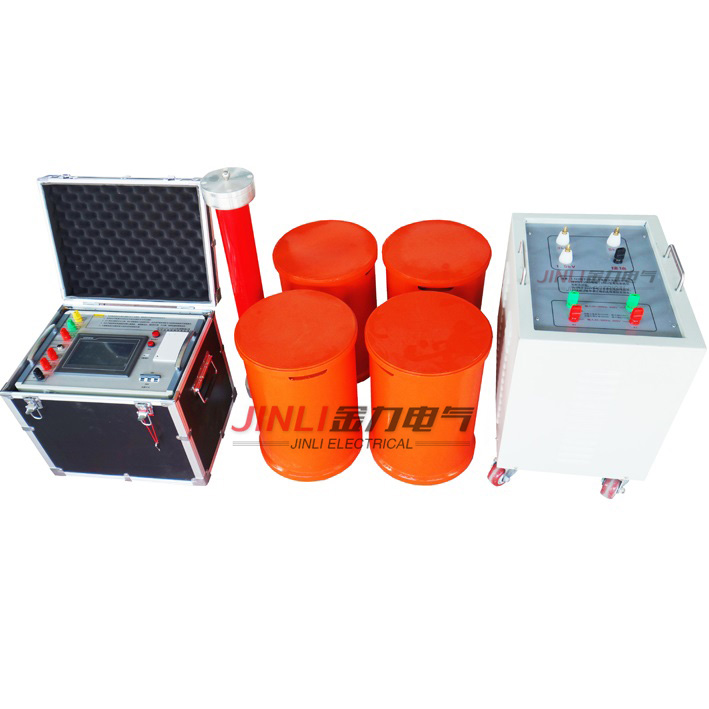

    JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

    發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
