串聯諧振的各類保護功能簡單介紹

　　電力電纜在使用前需要進行串聯諧振試驗，同時串聯諧振試驗臺具有相應的保護功能，我們公司生產的串聯諧振試驗臺為例，給大家簡單介紹一下串聯諧振試驗臺的保護功能。

　　閃絡保護：當被試產品放電擊穿后，迅速切斷輸出電壓，同時斷開電源，通過中間升壓變壓器釋放高壓回路負荷，不會產生過電壓影響其他設備，控制臺屏幕上顯示“閃絡故障”。

　　過壓保護：該裝置能調整測試電壓，防止測試電壓因外部原因而升高。當測試電壓超過設定值時，控制臺會自動切斷電源，并在屏幕上顯示“電壓故障”。

　　過流保護：在測試過程中出現短路。控制器盒能迅速切斷電源，并在屏幕上顯示“電流故障”提示。

　　裝置內部保護：當裝置內裝置損壞時，可在直流回路上快速關斷晶閘管，切斷直流電源，再切斷交流電源，防止故障擴大。

　　快速斷開保護：當控制回路發生短路時，主電源開關為帶速度斷開功能的空氣開關，可以切斷故障。開關零位保護：控制盒啟動時，輸出端始終保持為零，無脈沖信號，無電壓輸出。當接近測試電壓(通常為測試電壓的90%)時，禁止調整電感，以防止調整電感時產生的過高電壓對被試造成損害。

　　過負荷保護：當輸出電流超過整定值時，控制箱自動關閉輸出，在此提醒。

　　斷電保護：當電源突然斷電時，系統可以利用電路中的剩余電量，及時關閉輸出信號，使系統AQ關閉。

　　失諧保護：當測試品的內部缺陷引起測試系統的參數變化，使測試系統失諧時，控制臺自動關閉輸出。

　　運輸抗震保護：在控制箱底部采用耐震動碟形彈簧，緩沖因路面不平坦造成的震動。

　　系列諧振測試裝置的保護功能能有效地保護設備在運行過程中的AQ問題，但在實際工作中，仍需熟練掌握測試方法，嚴格按照說明書進行測試！

產品簡介：

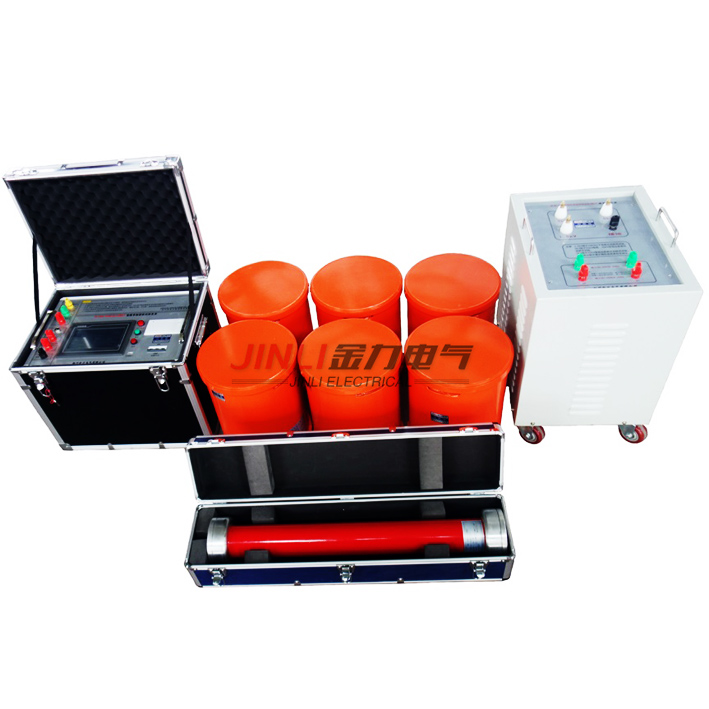

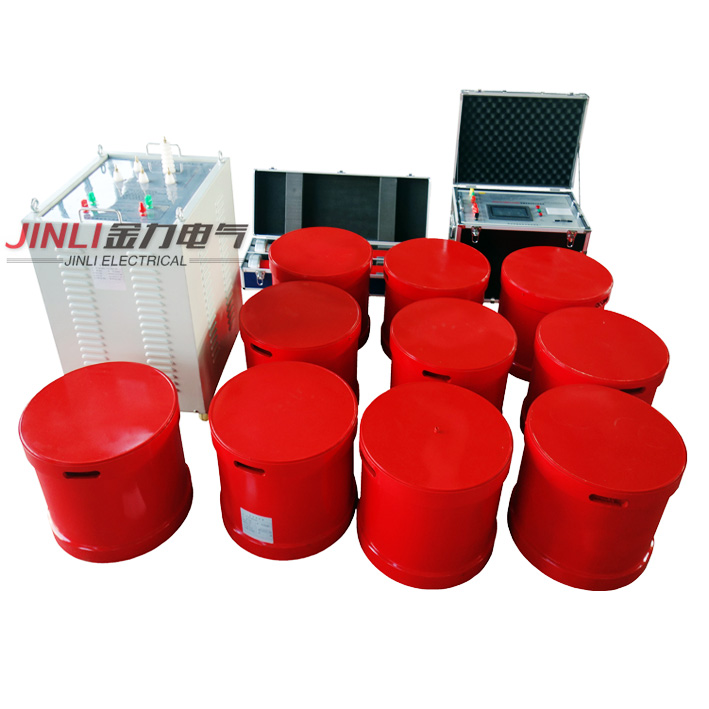

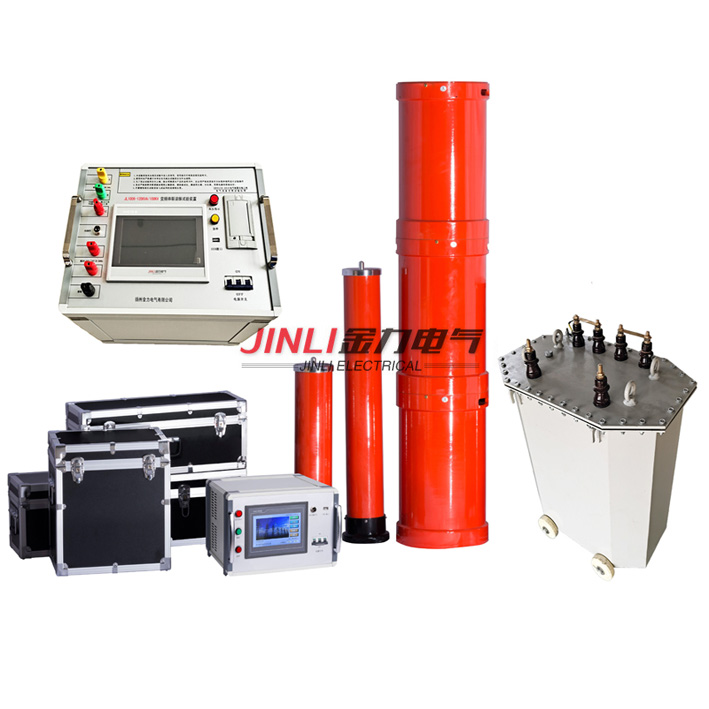

   JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

   發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

  變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強。可選配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
