揚州變頻串聯諧振耐壓試驗裝置的工作原理

近年來人們發現，在一定頻率范圍內，大型電氣設備的絕緣耐高壓能力與工頻下的絕緣耐高壓能力基本等效，這樣就為利用變頻串聯諧振耐壓試驗裝置內的電感與被試品的電容串聯產生諧振電壓來進行現場交流耐壓試驗提供了可能。

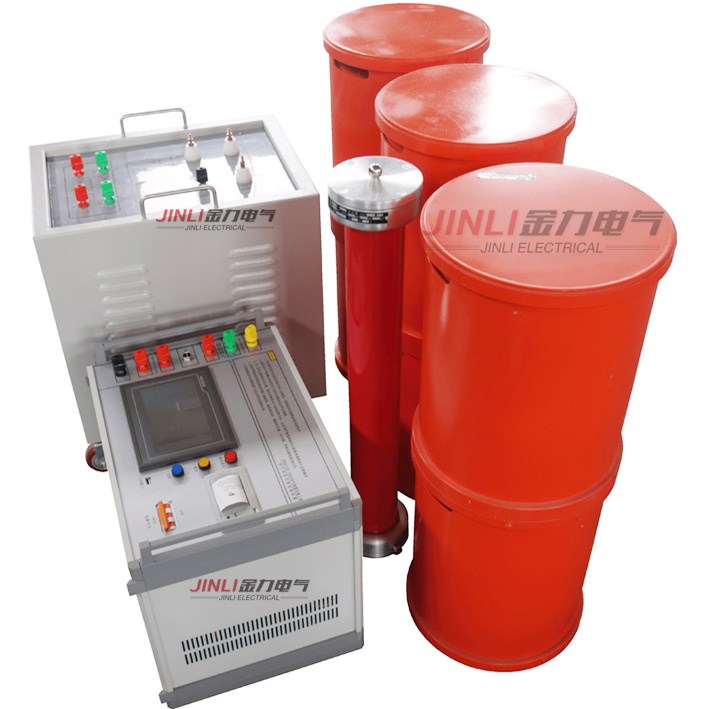

JL1006系列變頻串聯諧振耐壓裝置

　　眾所周知，電氣設備的絕緣耐高壓能力取決于各個絕緣環節中薄弱的一環，如果設備中出現了電壓耐受能力低于運行電壓的薄弱點，那么一旦設備投入運行必然會導致重大事故，故而所有電器設備在正式投入運行前都經過耐壓試驗這一關，不合格的堅決不能投入運行。

　　但是電氣設備的電壓等級一般都不低，如果用通常的電壓試驗方法來進行絕緣耐受高壓試驗的話，就會發現要產生如此高的試驗電壓，根本無法滿足現場試驗的要求。自從有了變頻串聯諧振耐壓試驗裝置，這個難題終于得到了解決。且由于試驗裝置的激勵電壓低、重量輕，非常便于在施工現場使用。

　　揚州變頻串聯諧振耐壓試驗裝置的工作原理

　　利用一個已知電感量的電感與電氣設備中的電容串聯，在外界施加一個可使這個串聯電路構成串聯諧振的振蕩頻率，此時電路中會發生串聯諧振現象。只需要很小的電壓激勵，就可以在被試電氣設備上得到很高的電壓，實現耐壓試驗的目的。

　　由于電氣設備的內阻都很低，因此由串聯諧振耐壓試驗裝置內的電感與電氣設備電容構成的串聯諧振回路的品質因數很大，一般正常時可超過50。這意味著電氣設備上要承受等于輸入激勵電壓50倍的反壓，因此用較低容量的試驗變壓器就可以進行高耐壓試驗，完滿地解決了一般的交流耐壓試驗中試驗變壓器容量不能滿足試驗要求的難題。

　　由于試驗裝置的內置電感與待測電氣設備組合的串聯諧振頻率很難恰好是工頻，而試驗用可調電感的價格又非常昂貴。要想順利地產生串聯諧振，就改變輸入激勵電壓的頻率。

揚州金力電氣有限公司是直流高壓發生器、無線高壓核相儀、大電流發生器、試驗變壓器、直流電阻測試儀、回路電阻測試儀、絕緣電阻測試儀、全自動變比測試儀、高壓開關機械特性測試儀、電纜故障測試儀、絕緣油介電強度測試儀、氧化鋅避雷器測試儀、避雷器放電計數器校驗儀、超低頻高壓發生器、變頻互感器綜合測試儀、接地引下線導通測試儀、接地線成組直流電阻測試儀、微機繼電保護測試儀、變頻串聯諧振試驗裝置、絕緣靴手套耐壓試驗裝置、等電力測試儀器專業生產廠家！

　　由于耐壓試驗時電路工作于串聯諧振狀態，一旦出現被試電力設備放電或擊穿，將導致回路中等值電容被短路，破壞了諧振條件。因此設備上不會出現過電壓，且短路電流會受到電感器的限制，避免了被試設備的破壞。
