變頻串聯諧振不同耐壓試驗勵磁變壓器接線注意

　　變頻串聯諧振耐壓試驗裝置勵磁變壓器：

　　A1、A2等高壓端的電壓值是根據用戶試品對象特殊設計的，不能接錯。

　　一般在對試驗電壓低、電流大的試品試驗時接較低電壓端，反之接較高電壓端。

　　用于發電機、電動機耐壓的變頻串聯諧振耐壓試驗裝置的勵磁變壓器的輸出電壓較高，在使用時請盡可能將連接線與其他物體隔離。

　　勵磁變壓器的接地端是保證隔離效果和AQ的重要端口，必須可靠接地。

　　電容器分壓器：

　　提供的電容器分壓器是保證在不帶任何試品的情況下，可以自升壓的必備件，主要用于檢查裝置和效驗分壓器。

　　電容分壓器的額定電容量通常與所有電抗器串聯時的電抗值匹配，所以在沒有特殊說明的情況下，對裝置自升壓時請將所有電抗器串聯連接。

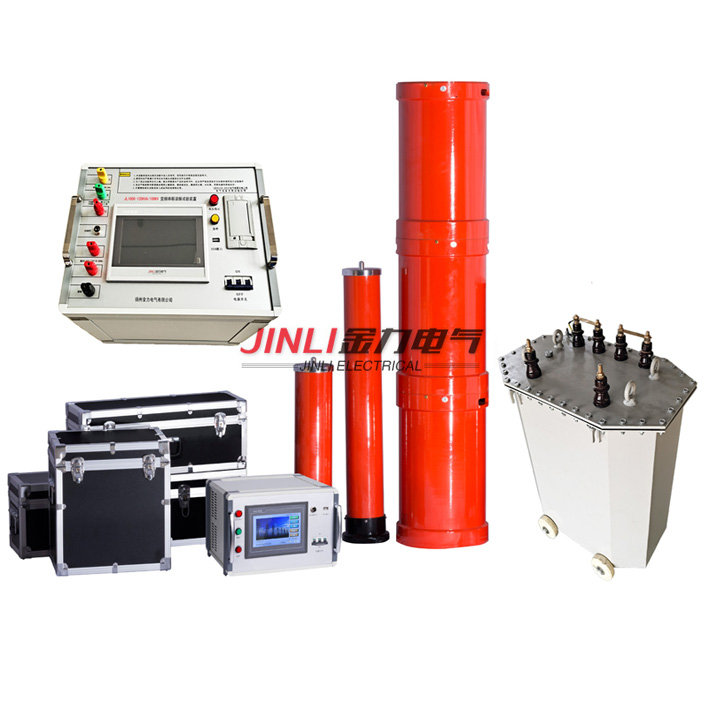

　　變頻串聯諧振耐壓試驗裝置

　　變頻串聯諧振耐壓試驗裝置電纜耐壓試驗時勵磁變壓器接線注意事項：

　　用于10KV電纜的耐壓裝置，勵磁變壓器一般接低端;

　　用于10KV和35KV電纜的耐壓裝置，10KV電纜耐壓勵磁變壓器接低端，35KV電纜耐壓勵磁變壓器接較高端;

　　用于10KV、35KV和110KV電纜的變頻串聯諧振耐壓試驗裝置：10KV、35KV電纜耐壓勵磁變壓器接低端，110KV電纜耐壓勵磁變壓器接高端;

　　電抗器及電容器分壓器接線注意事項：

　　對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振.

　　變頻串聯諧振耐壓試驗裝置電機耐壓試驗時勵磁變壓器接線注意事項：

　　用于電機的耐壓裝置，勵磁變壓器一般接低端;

　　用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端;

　　通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。

　　開關、GIS、變壓器耐壓試驗時，勵磁變壓器接線注意事項：

　　用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高;

　　用于開關、GIS的變頻串聯諧振耐壓試驗裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端;

　　通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端。

　　變頻串聯諧振耐壓試驗裝置電抗器接線注意事項：

　　用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振。

　　用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。
